MACROEVTEST

Strumento per la verifica delle colonnine di ricarica dei veicoli elettrici e della sicurezza elettrica

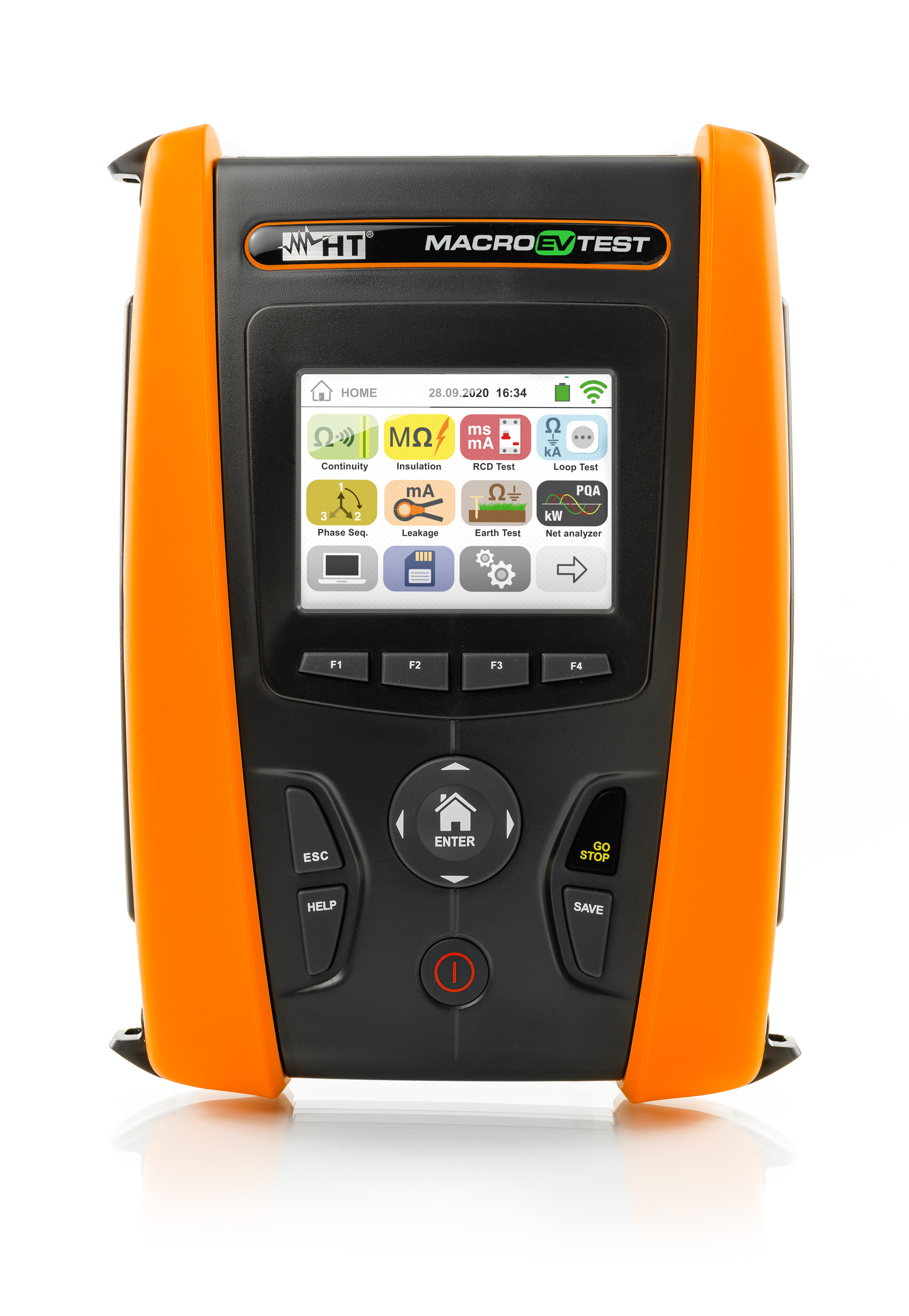

Strumento multifunzione touch-screen per la verifica di sicurezza su impianti elettrici, stazioni di ricarica EVSE monofase e trifase.



MACROEVTEST è uno strumento multifunzione per la verifica e il controllo delle stazioni di ricarica delle auto elettriche (EVSE) in accordo alle normative IEC/EN 61851-1 e IEC/EN60364-7-722.  Inoltre effettua anche tutte le verifiche degli impianti elettrici in conformità alla CEI 64-8: misure di Resistenza Globale di Terra, test su RCD di tipo A e AC fino a corrente nominale di 1A, e di tipo B fino a 300mA., Isolamento fino a 1000V, Continuità e correnti di corto circuito, misura e salvataggio di parametri ambientali (illuminamento, temperatura), della corrente di dispersione e delle grandezze elettriche potenza attiva, armoniche, fattore di potenza su impianti Monofase e non ultima la possibilità del controllo del senso ciclico delle fasi. Presente inoltre, relativa alla misura di Isolamento, la verifica del rapporto di assorbimento dielettrico D.A.R. e dell' indice di polarizzazione P.I. In aggiunta MACROEVTEST è in grado di connettersi all' App HT Analysis tramite la connessione WiFi integrata.



SEQUENZA AUTOMATICA PROVE DI VERIFICA SU STAZIONI EVSE

  • Verifica valore tensione in uscita dalla colonnina
  • Verifica continuitá del conduttore di protezione della stazione di ricarica
  • Verifica isolamento della stazione di ricarica
  • Verifica in sequenza stati della Stazione di ricarica:

                     - Veicolo non presente (stato A)
                     - Veicolo presente ma non in carica (stato B)
                     - Verifica interblocco meccanico della spina (stato B)
                     - Veicolo presente ed in carica (stato C)
                     - Simulazione del guasto sul conduttore di protezione (Fault PE)
                     - Simulazione del guasto sul segnale CP (Fault E)

  • Misura resistenza globale di terra
  • Verifica intervento del differenziale (prova differenziali di tipo A ,di tipo B e differenziali di tipo B da 6ma)



VERIFICA DI SICUREZZA ELETTRICA CEI 64-8

  • Test AUTOMATICO (Ra, RCD, Isolamento) in sequenza
  • Continuità dei conduttori di protezione con  200mA
  • Resistenza di Isolamento fino a 1000V
  • Resistenza di terra con picchetti
  • Test di polarità
  • Prove RCD di tipo A, AC, B Generali e Selettive
  • Tempo e corrente di intervento RCD a toroide separato tipo B, A, AC Standard, Selettivi e Ritardati fino a 10A
  • Misura impedenza di linea e corrente di corto circuito presunta
  • Verifica delle protezioni magnetotermiche e fusibili
  • Funzione Multimetro per misura: Frequenza, VL-N, VL-PE, VN-PE
  • Senso ciclico delle fasi
  • Caduta di tensione
  • Correnti di dispersione (con pinza opzionale HT96U)
  • Analisi di rete
  • Misure parametri ambientali
  • Memoria interna e connessione a PC
  • Connessione Wi-Fi a smartphone e tablet Android e iOS



Funzioni

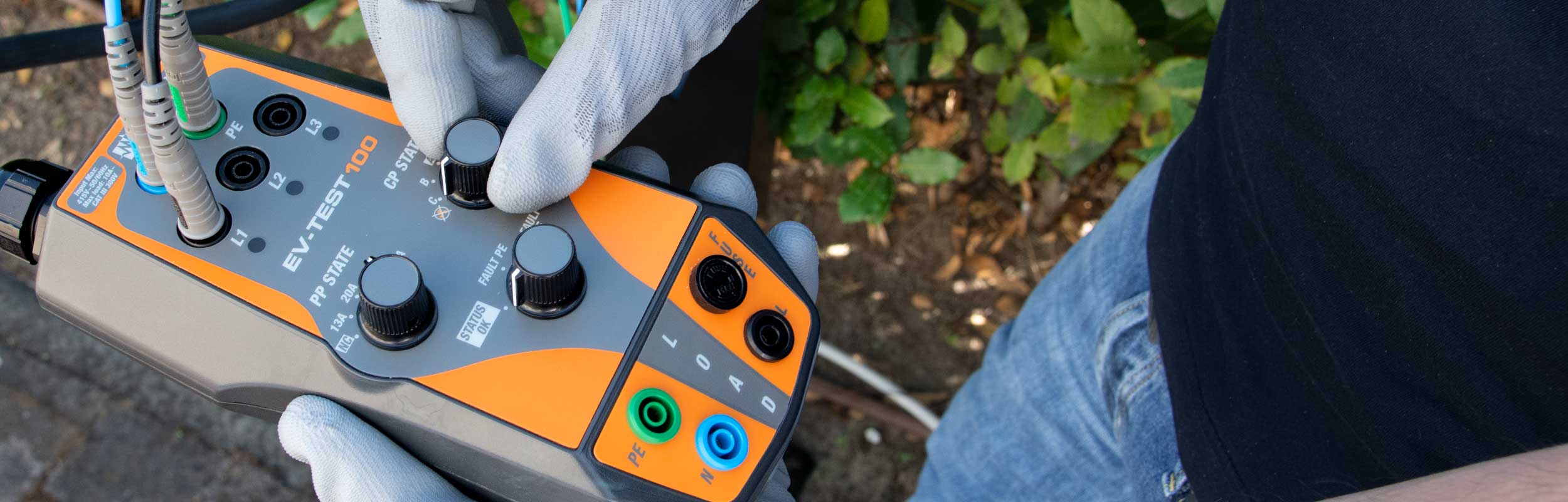

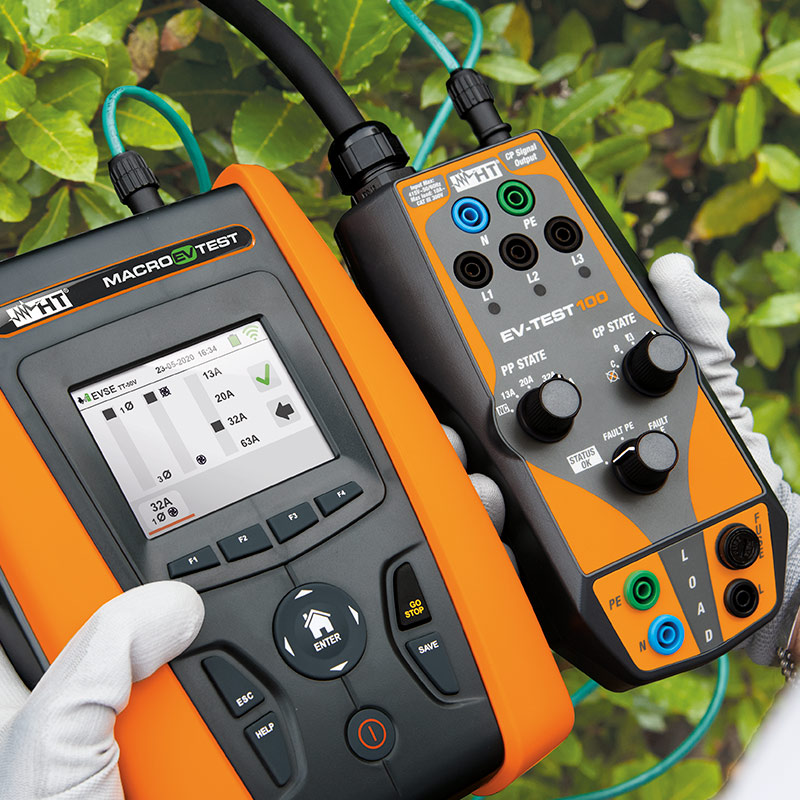

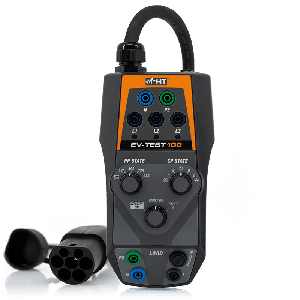

Sequenza guidata prove verifica colonnine elettric con adattatore EV-TEST100
TRMS
Isolamento con tensioni di prova 100, 250, 500, 1000VDC
Continuità conduttori di protezione con 200mA
Continuità conduttori di protezione con 10A Con accessorio opzionale EQUITEST
Tempo e corrente di intervento RCD tipo B, A, AC Standard, Selettivi e Ritardati fino a 1A
Tempo e corrente di intervento RCD a toroide separato tipo B, A, AC Standard, Selettivi e Ritardati fino a 10A Con accessorio opzionale RCDX10
Resistenza Globale di Terra senza intervento del differenziale
Resistenza di terra con metodo voltamperometrico
Resistenza dei singoli dispersori di terra con pinza Con accessorio opzionale pinza T2100
Resistività del terreno con metodo a 4 fili
Loop/Impedenza di Linea, Fase-Fase, Fase-Neutro, Fase-PE Con accessorio opzionale IMP57
Misura di caduta di tensione percentuale sulla linea
Test AUTOMATICO (Ra, RCD, Isolamento) in sequenza
Tensione di contatto
Senso ciclico delle fasi
Corrente di dispersione con pinza amperometrica opzionale
Misura di Tensione, Corrente, Potenza attiva, Reattiva, Apparente (1)
Misura di Cosphi, Fattore di potenza (1)
Armoniche di Tensione e Corrente fino alla 25ª e calcolo del THD% 25ª
Categoria di protezione CAT IV 300V
Misura parametri ambientali (°C,°F, %RH, Lux)
Test con puntale remoto PR400
Help on line a display
Memoria interna per salvataggio misure
Porta seriale Ottico/USB per connessione con PC
WiFi integrata e compatibilità con app HTANALYSIS
Dimensioni (LxLaxH) (mm) 225 x 165 x 75mm
Peso in grammi (batterie incluse) 1.2kg
Normative
  • 17th edition
  • CEI 64-8
  • CEI 64-8 612.2
  • CEI 64-8 612.3 .4 .5
  • CEI 64-8 612.6.1
  • CEI 64-8 612.6.2
  • CEI 64-8 612.6.3
  • DPR 462 del 22/10/2001
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • EN50522
  • EN61008
  • IEC/EN6090-0
  • IEC/EN61010-1
  • IEC/EN61557-1
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-5
  • IEC/EN61557-6
  • IEC/EN61557-7
  • LVD 2014/35/EU
  • MARCATURA CE
  • UNE20460
  • VDE 0100
