EV-TEST100

Adattatore per verifica stazione di ricarica veicoli elettrici

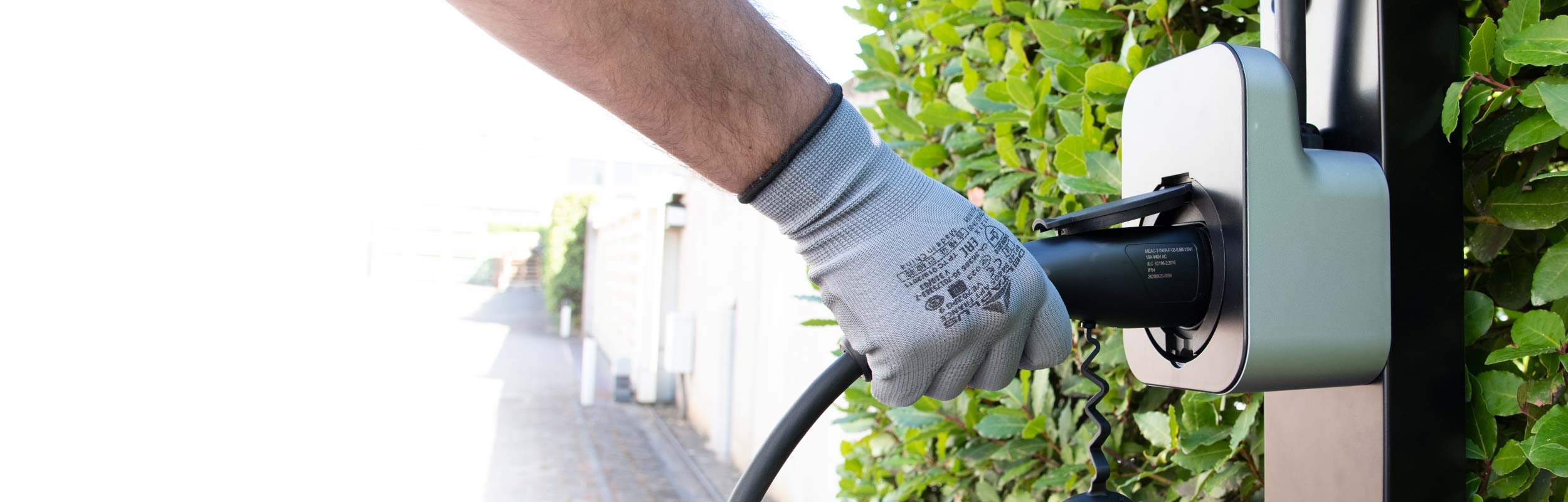

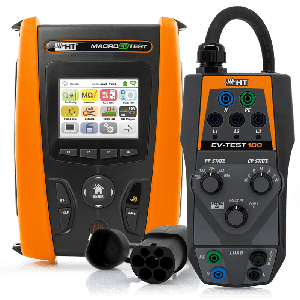

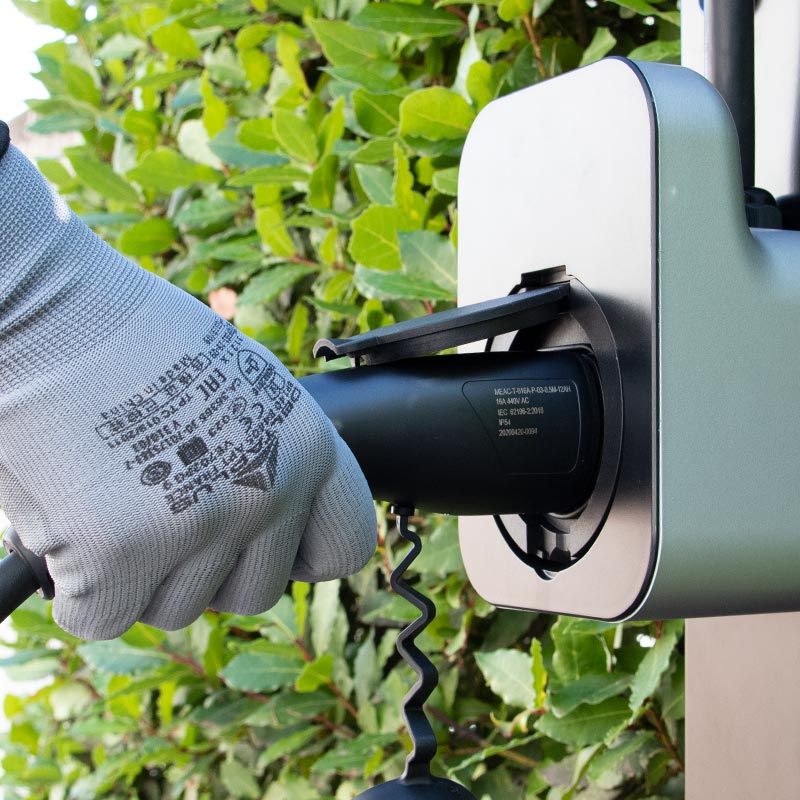

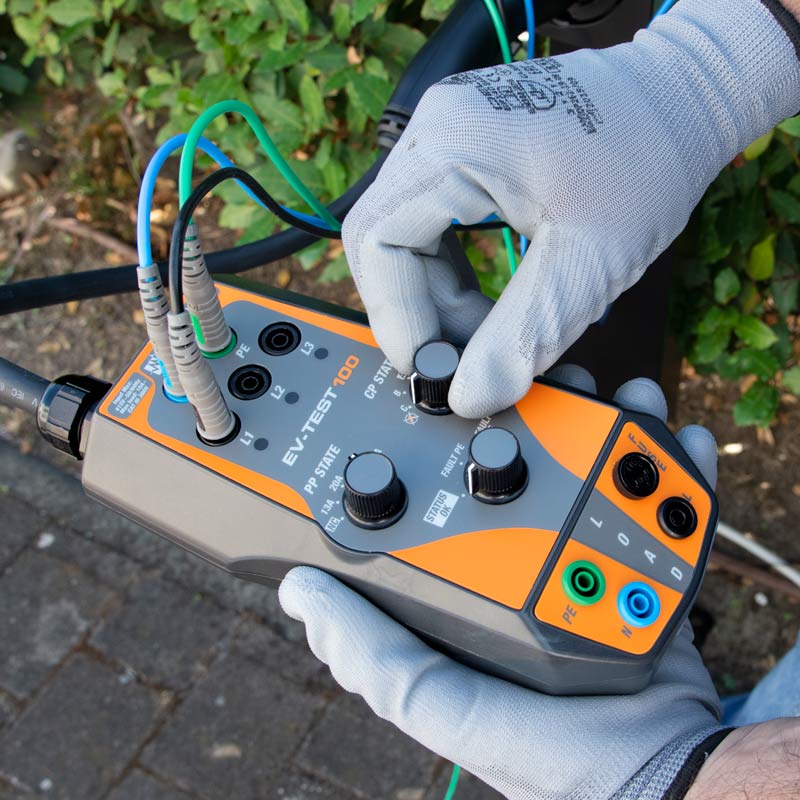

EV-TEST100, simula la presenza di un veicolo elettrico collegato alla stazione di ricarica, permettendo di verificarne la piena funzionalità e sicurezza elettrica, grazie all'uso combinato con gli strumenti multifunzione HT. EV-TEST100 è in grado di testare le stazioni con modalità di ricarica 2 e 3 per carica AC e connettore standard europeo (Tipo 2).

Funzioni
Uso per stazioni di ricarica EVSE Modi di ricarica 2 e 3
Cavo di prova con connettore Tipo 2 (IEC 62196-2)
Simulazione veicolo tramite Control Pilot (CP state) Stati A, B, C, D

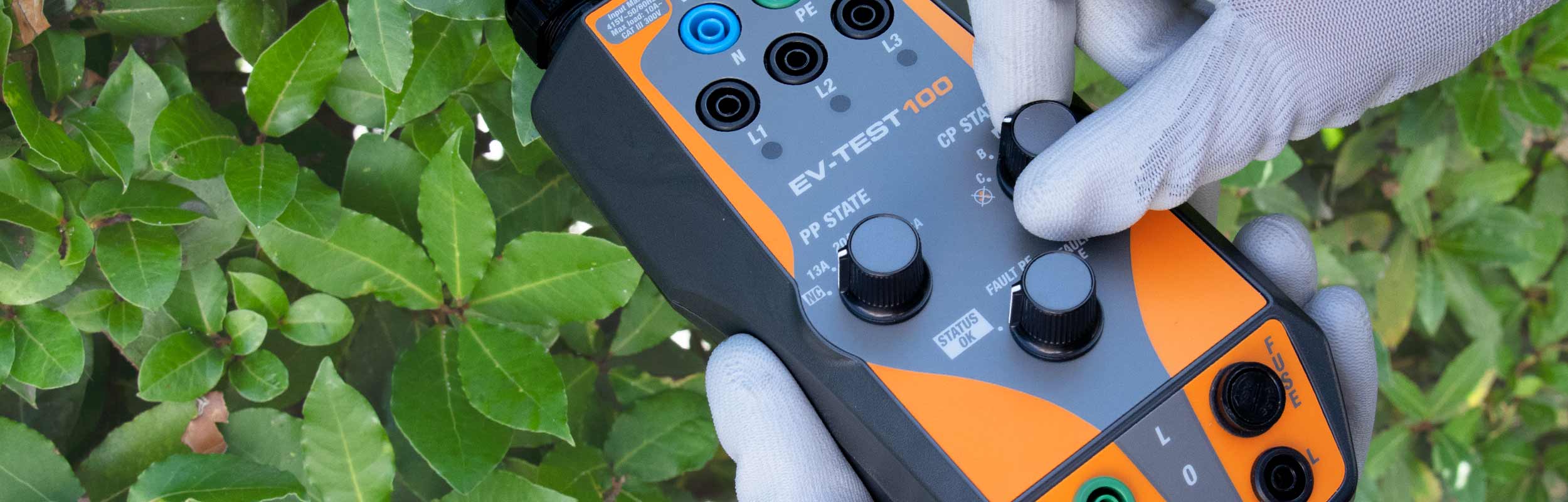

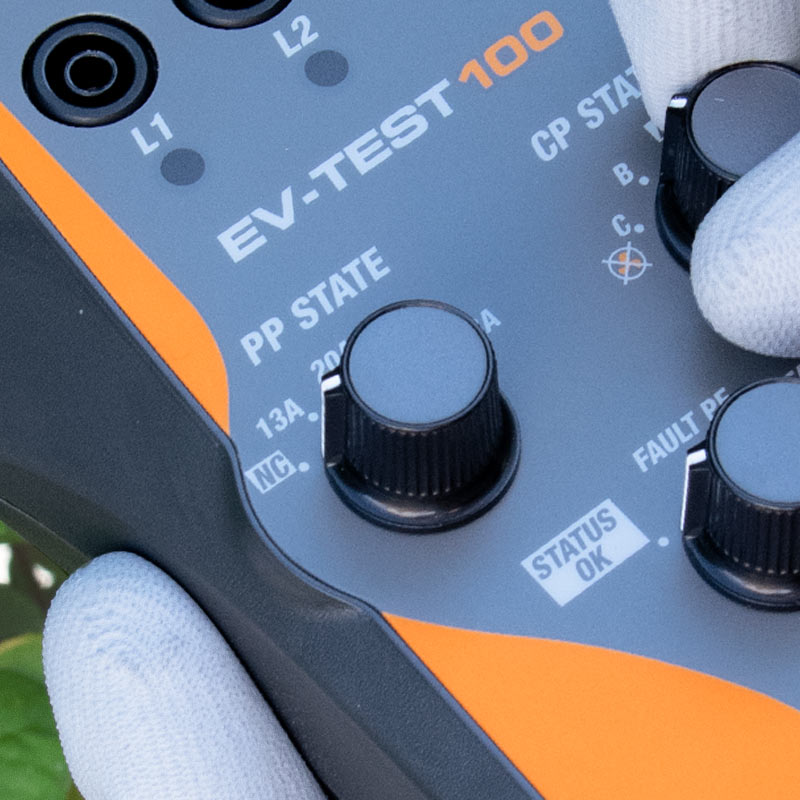

Simulazione capacità corrente tramite Proximity Pilot (PP state) NC, 13A, 30A, 32A, 63A

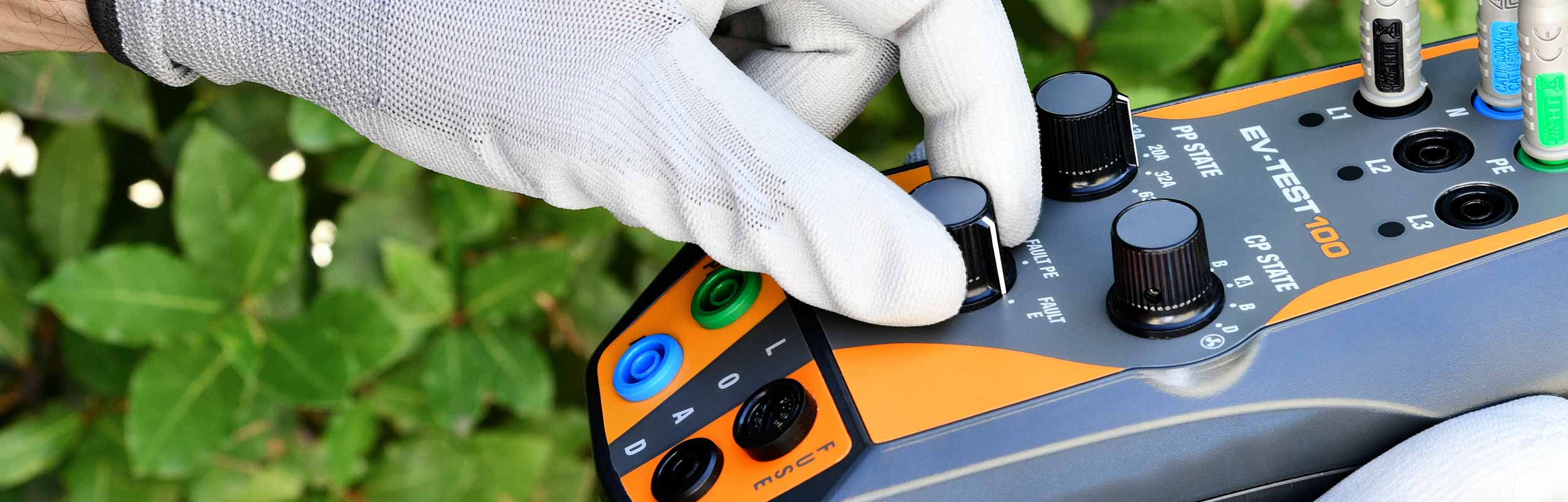

Simulazione condizione guasto su PE FAULT PE
Simulazione diodo in cortocircuito FAULT E
Controllo efficienza contatore interno a EVSE LOAD
Tensione in ingresso Max 415V AC, Fase-Fase, 50/60Hz
Carico esterno L-N-PE 240V 50/60Hz, Max 10A AC

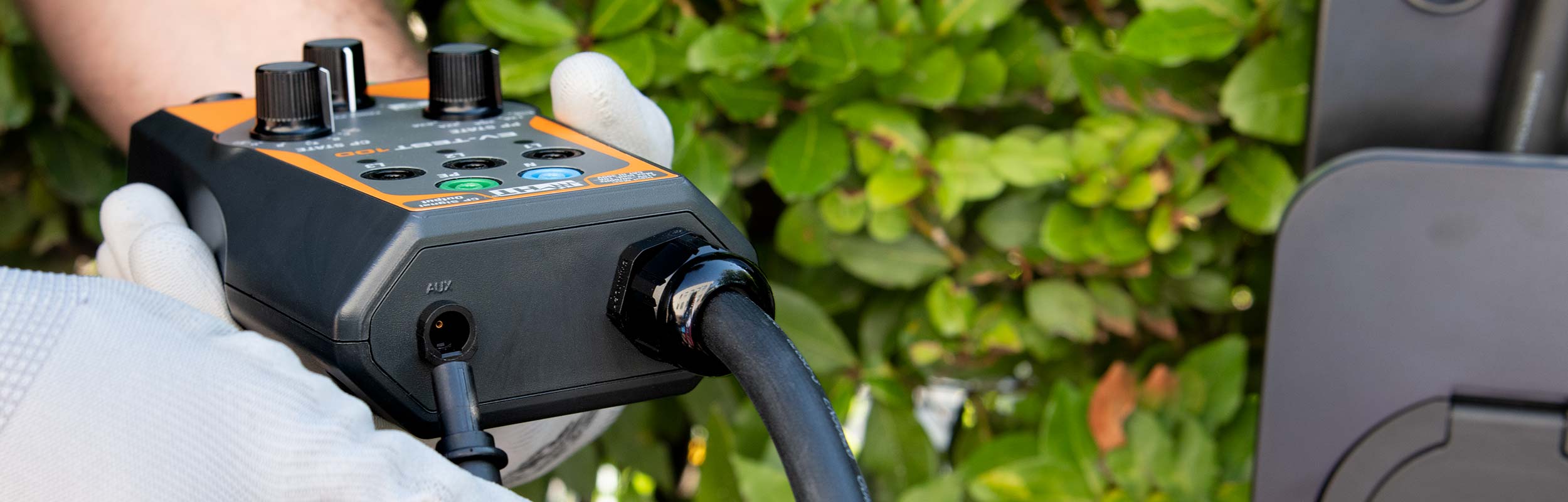

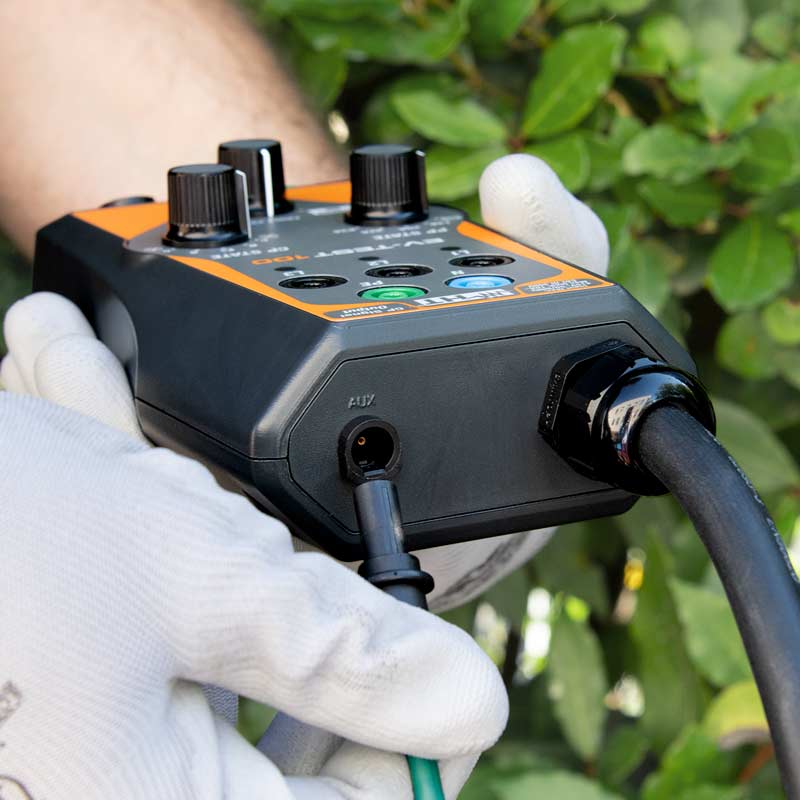

Segnale CP PWM 12V
Protezione carico esterno Fusibile FF 10A/250V, 5x20mm
Temperatura di lavoro 0°C ÷ 40°C
Umidità di lavoro <80&RH
Normative
  • IEC/EN60364-7-722
  • IEC/EN61010-1
  • IEC/EN61851-1
