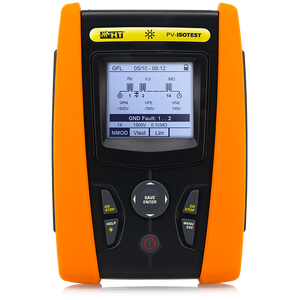

PVCHECKs-PRO
Strumento multifunzione in grado di svolgere le seguenti verifiche:
• Misura di Isolamento su moduli/stringhe/campi FV fino a 1500VDC
• Tensione a vuoto e corrente di cortocircuito Voc/Isc fino a 1500V/40A in accordo alla normativa IEC/EN62446
• Continuità di conduttori di protezione con 200mA
• Funzione GFL per ricerca guasti su stringhe e moduli FV
• Test su moduli Monofacciali e Bifacciali fino a 1500V / 40
Lo strumento multifunzione PVCHECKs-PRO consente un’esecuzione rapida e sicura delle verifiche di sicurezza elettrica previste per un impianto FV (lato DC) ed il controllo funzionale di tensione a vuoto (Voc) e corrente di cortocircuito (Isc) dei moduli/stringhe facenti parti dell’impianto stesso in accordo alla normativa IEC/EN62446. Nella verifica della sicurezza elettrica PVCHECKs-PRO rappresenta una vera innovazione, in quanto con la funzione DUAL è in grado di effettuare la misura di isolamento di un modulo, di una stringa o di un intero campo fotovoltaico senza la necessità di utilizzare un interruttore esterno per porre in cortocircuito i terminali positivo e negativo. PVCHECKs-PRO consente inoltre la verifica della funzionalità dei collegamenti e delle stringhe di un campo fotovoltaico in accordo a quanto previsto dalla IEC/EN62446 misurando la tensione a vuoto e la corrente di cortocircuito alle condizioni operative (OPC) e riferite a STC (tramite la misura di irraggiamento anche con l’uso degli accessori opzionali SOLAR03 e HT305) fornendo un esito immediato inerente la misura appena effettuata sia in termini assoluti che per comparazione con le stringhe precedentemente testate.
| Continuità conduttori di protezione con 200mA | |
| Polarità | |
| Tensione a vuoto Voc su moduli e stringhe FV | 1500V |
| Corrente di corto circuito Isc su moduli e stringhe FV | 40A |
| Isolamento stringhe/campi FV con tensioni di prova 250, 500, 1000, 1500VDC | |
| Utilizzo unità remota SOLAR-03 con collegamento Bluetooth | |

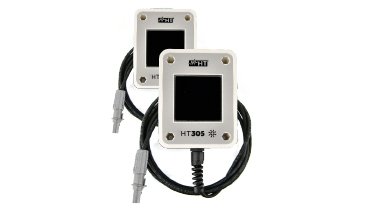

| Misura irraggiamento diretto frontale con cella solare di riferimento | con unità remota SOLAR03 (accessorio opzionali) |
| Misura di temperatura cella e ambiente | con unità remota SOLAR03 (accessorio opzionali) |
| Misura indice di polarizzazione P.I | |
| Rapporto di assorbimento dielettrico D.A.R | |
| Funzione GFL per localizzare la posizione del guasto nella stringa | |
| Categoria di misura | CAT III 1000V AC, CAT III 1500VDC |
| Display LCD retroilluminato | |
| Spazio memoria interna | 999 Locazioni |
| WiFi integrata e compatibilità con app HTANALYSIS | |
| Porta seriale Ottico/USB per connessione con PC | |
| Gestione database interno moduli FV personalizzabile | |
| Autospegnimento | |
| Help on line a display | |
| Dimensioni (LxLaxH) (mm) | 235x165x75 |
| Peso in grammi (batterie incluse) | 1200 |
Compatibilità con modelli dotati di interfaccia ottica.
Set di cinghie per uso dello strumento a tracolla

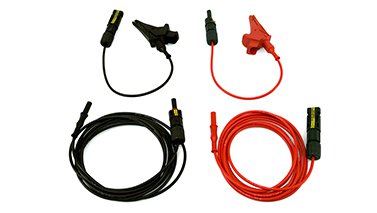

Set 2 cavi MC4/banana + 2 adattatori MC4/coccodrillo 3m RN

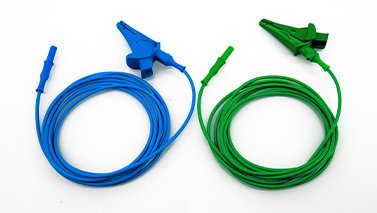

Set 2 cavi banana + coccodrillo integrato BV
SOLAR03
UNITA’ REMOTA PER MISURA DI IRRAGGIAMENTO, TEMPERATURA ED INCLINAZIONE MODULI FV

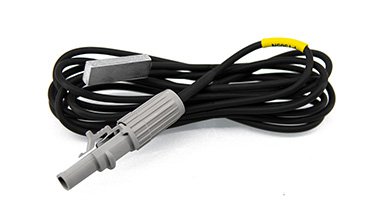

Sonda PT1000 per misura temperatura celle

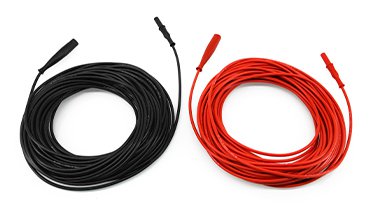

Kit prolunghe VN 20mt bnaM-bnaF per PVCHECKs PRO
Campo misura: 5 ÷ 1400W/m2
Incertezza base: ±3.0%lettura
Tipologia cella: Monocristallina
Campo visivo: >160°
Grado di protezione: IP65 in accordo a IEC/EN60529
Connettore di uscita: custom HT 5 poli
Lunghezza cavo collegamento: circa 2m
Dimensioni (LxLaxH): 111x85x28mm
Peso: 240g
Riconoscimento automatico del valore di calibrazione della cella
Cinghia con terminazione magnetica per fissare o appendere gli strumenti:
