PVCHECKs | Verifica sicurezza elettrica

PVCHECKs

Strumento multifunzione per la verifica della sicurezza elettrica e delle prestazioni di un impianto fotovoltaico

Strumento multifunzione per la verifica della sicurezza elettrica e delle prestazioni di un impianto fotovoltaico.

Test automatico in sequenza di:

  • Misura di isolamento fino a 1000VDC

  • Tensione a vuoto e corrente di cortocircuito Voc/Isc fino a 1000V / 15A

  • Continuità di conduttori di protezione con 200mA

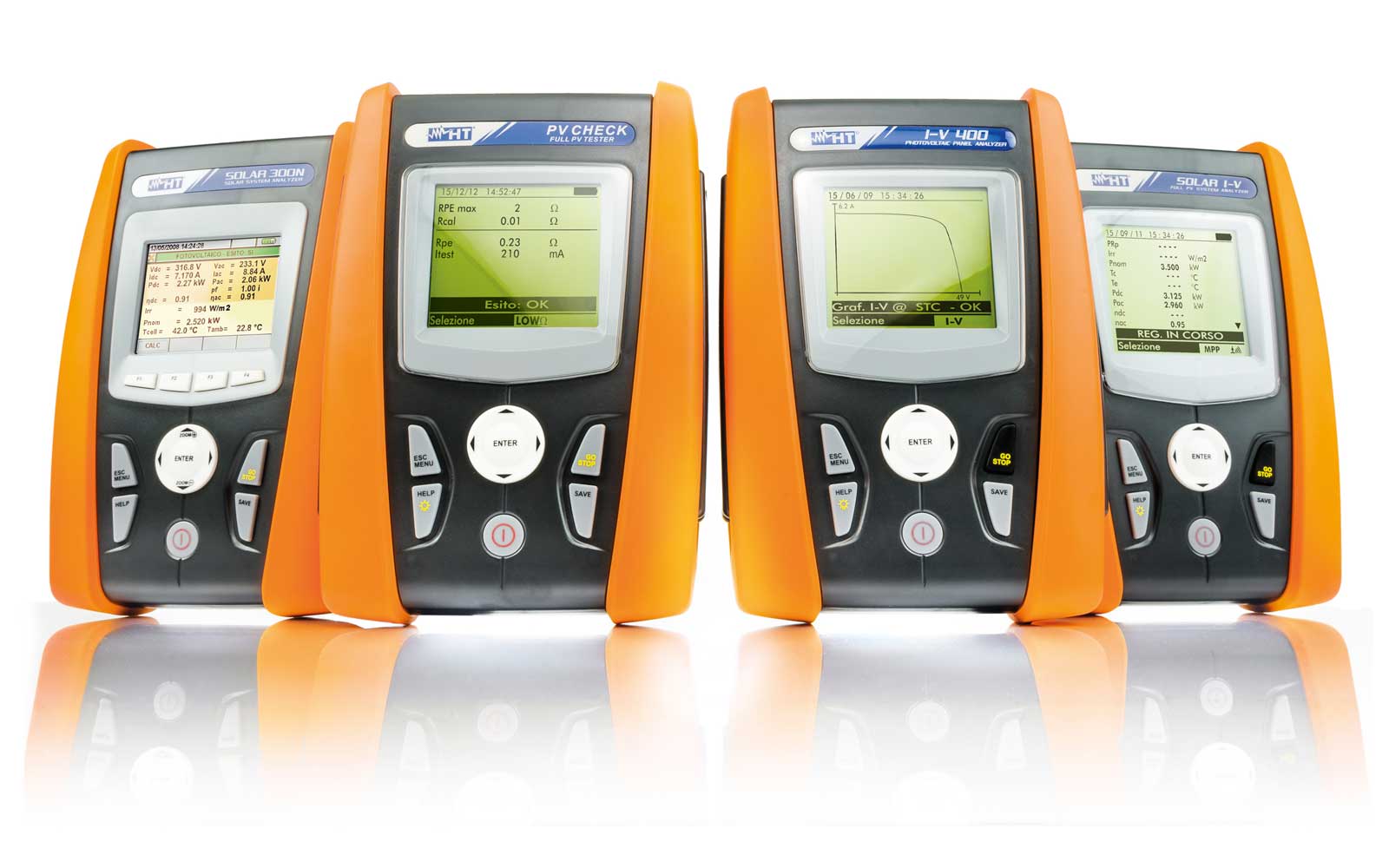

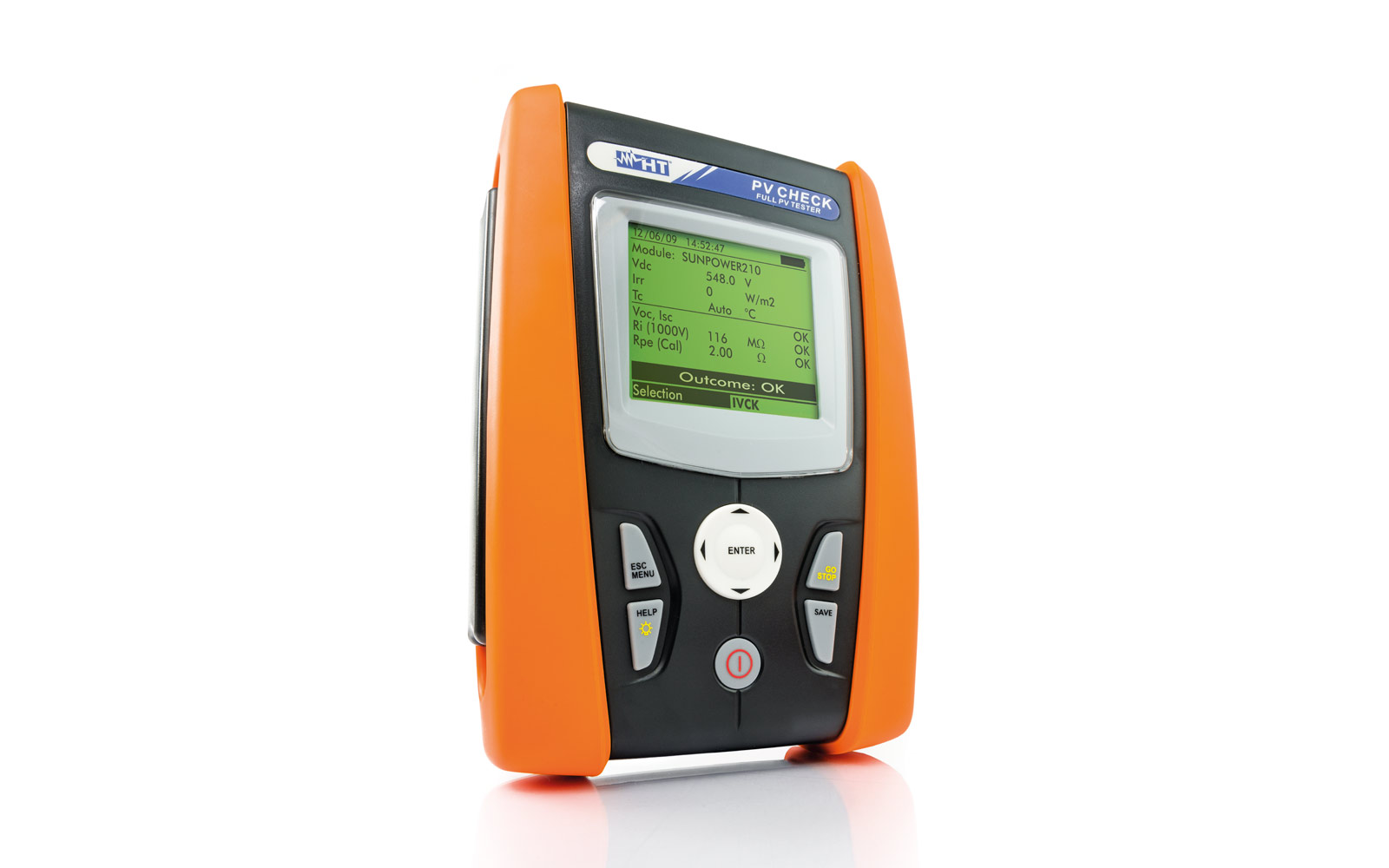

Lo strumento multifunzione PVCHECK consente un’esecuzione rapida e si- cura delle verifiche di sicurezza elettrica previste per un impianto FV (sezione in DC) ed il controllo funzionale dei moduli/stringhe facenti parti dell’impianto stesso secondo quanto previsto dalla Guida CEI 82-25 e normative da essa citate come riferimento (CEI 64/8 ed IEC/EN62446).
Nella verifica della sicurezza PVCHECK rappresenta una vera innovazione, in quanto è in grado di effettuare la misura di isolamento di un modulo, di una stringa o di un intero campo fotovoltaico (IEC/EN62446) senza la necessità di utilizzare un interruttore esterno per porre in corto-circuito i terminali positivo e negativo.
PVCHECK consente inoltre la verifica della funzionalità dei collegamenti e delle stringhe di un campo fotovoltaico in accordo a quanto previsto dalla IEC/EN62446 misurando la tensione a vuoto e la corrente di cortocircuito alle condizioni operative (OPC) e riferite a STC (tramite la misura di irraggiamento anche con l’uso degli accessori opzionali SOLAR02 e HT304N) fornendo un esito immediato inerente la misura appena effettuata sia in termini assoluti che per comparazione con le stringhe precedentemente testate. Infine PVCHECK consente anche l’esecuzione di analisi delle prestazioni del campo fotovoltaico (DC) nelle condizioni di esercizio (connesso quindi all’inverter) con l’uso degli accessori opzionali SOLAR02 e HT304N fornendo una indicazione della potenza generata e del rendimento del campo stesso secondo quanto indicato dalla IEC/EN62446.

Funzioni
Continuità conduttori di protezione con 200mA
Isolamento stringhe/campi FV senza interruzione servizio con tensioni di prova 250, 500, 1000V DC
Test rapido IVCK per misura Voc e Isc su moduli e stringhe FV
Efficienza lato DC campo fotovoltaico
Utilizzo unità remota SOLAR-02 con collegamento USB \ RF RF
Misura irraggiamento diretto frontale con cella solare di riferimento
Misura di temperatura cella e ambiente
Tensione AC/DC in sistemi Monofase/Trifase DC
Corrente AC/DC in sistemi Monofase/Trifase DC
Potenza/Energia Attiva P, Reattiva Q, Apparente S solo P attiva
Numero max di parametri selezionati simultaneamente 5
Registrazione con periodo di integrazione selezionabile 5s-60m
Tabella riepilogativa principali parametri elettrici
Campo di misura rilevazione curva I-V / IVCK 1000V / 15A solo IVCK
Categoria di misura CAT III 300V
Display LCD retroilluminato
Spazio memoria interna 999 Locazioni
Interfaccia PC con software per Windows in dotazione
Gestione database interno moduli FV personalizzabile
Autospegnimento
Help on line a display
Dimensioni (LxLaxH) (mm) 235x165x75
Peso in grammi (batterie incluse) 1200
Normative
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • Guida CEI 82-25
  • IEC/EN61010-032
  • IEC/EN61010-1
  • IEC/EN61557-1
  • IEC/EN61557-2
  • IEC/EN61557-4
  • IEC/EN62446
  • LVD 2014/35/EU
  • MARCATURA CE

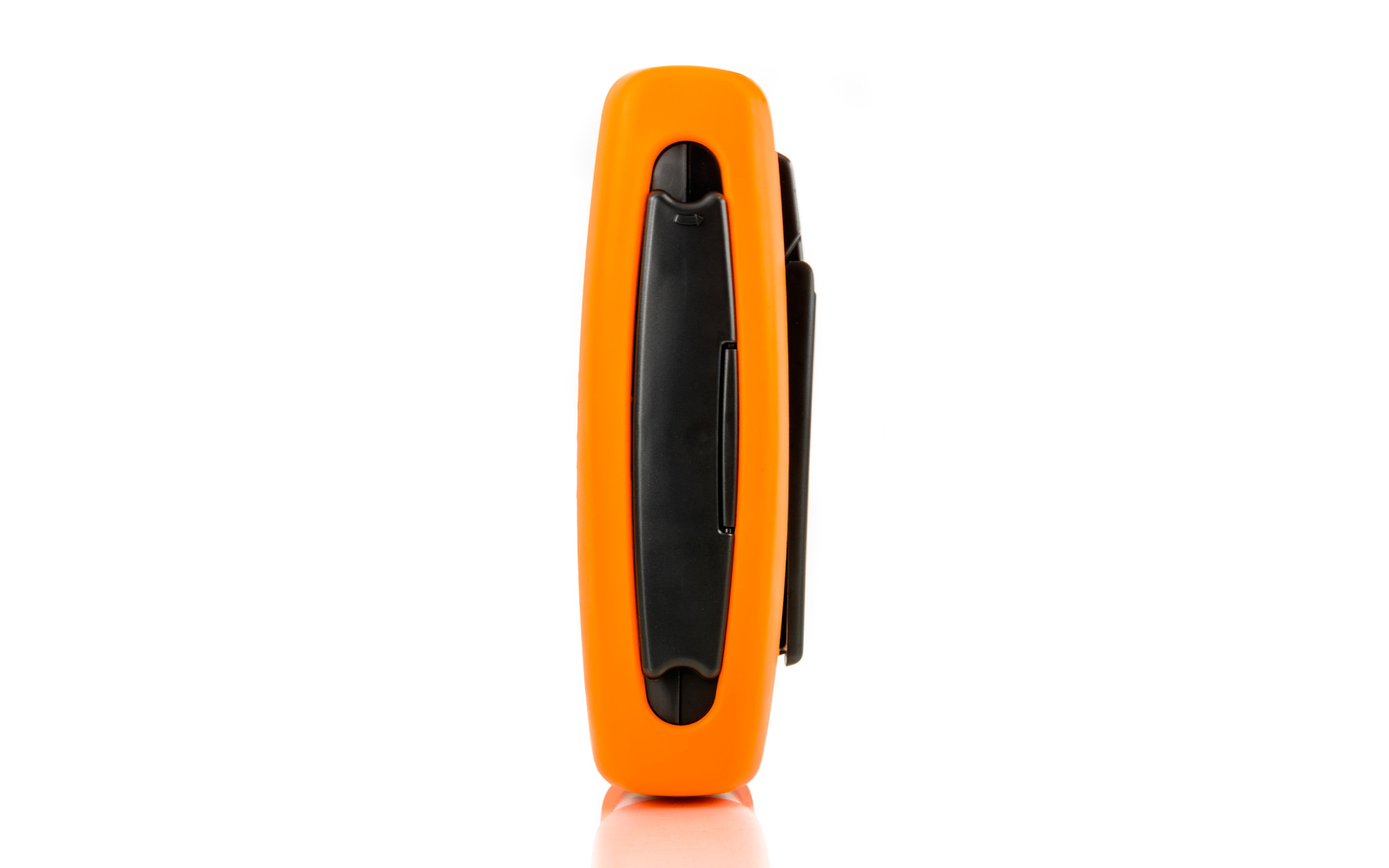

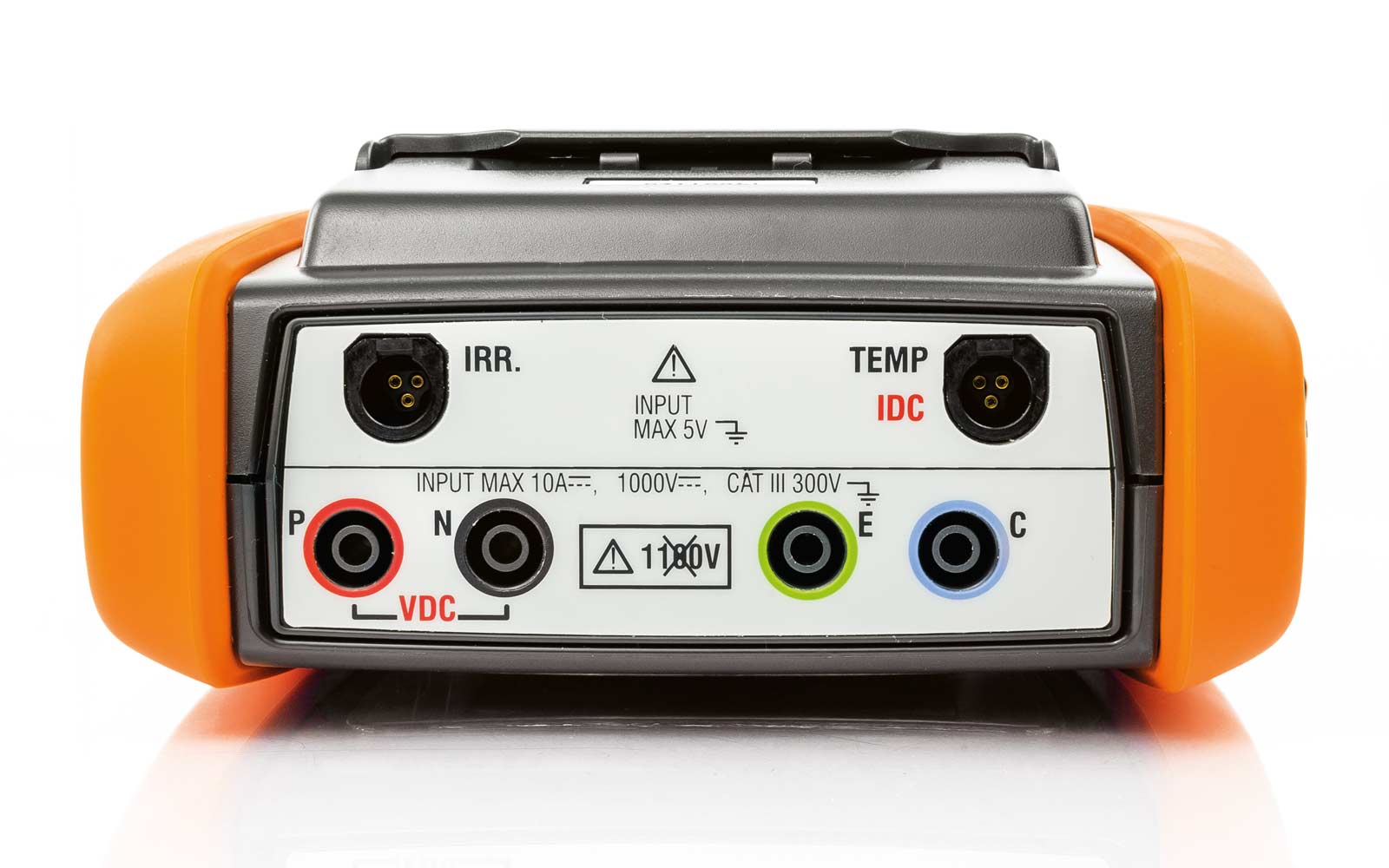

Foto

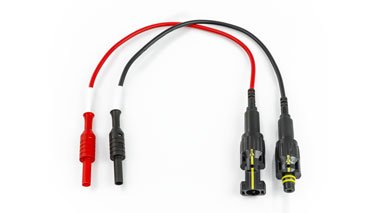

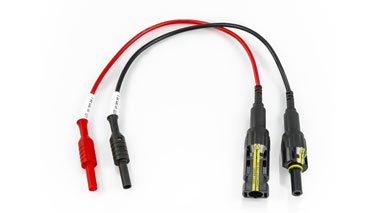

ACCESSORI IN DOTAZIONE

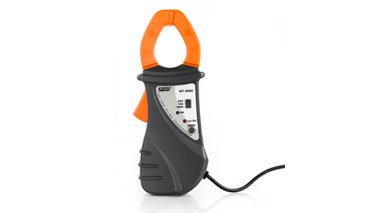

ACCESSORI OPZIONALI
