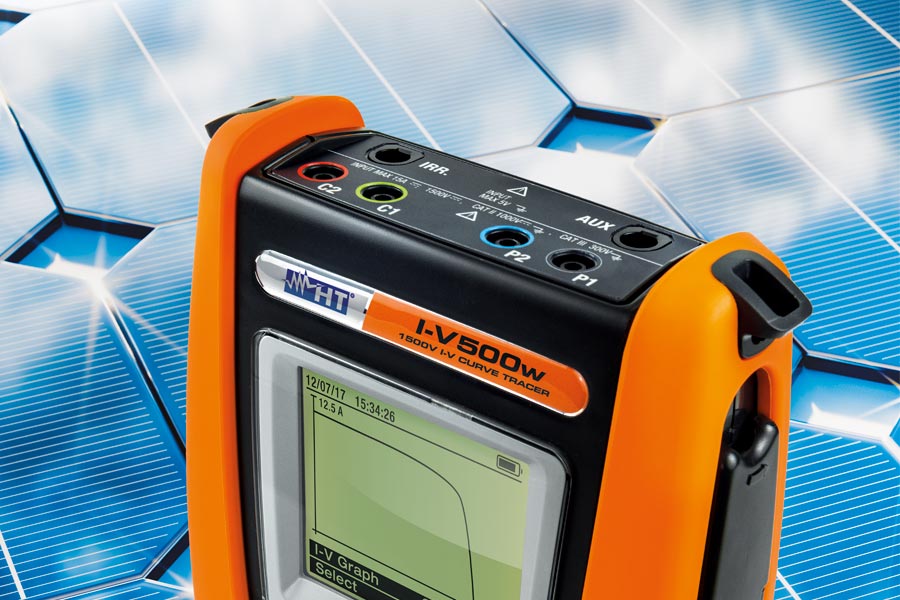

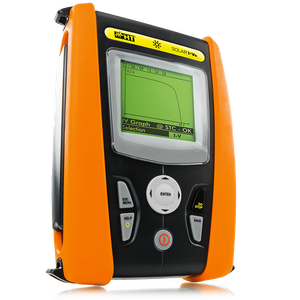

Codmetel: HV00500W

Strumento multifunzione per la manutenzione e la risoluzione dei problemi su impianti fotovoltaici.

  • Misura della Curva I-V di uno o più moduli di un’intera stringa

  • Misura della tensione a vuoto e corrente di cortocircuito Voc/Isc

  • Database di 30.000 moduli fotovoltaici selezionabili

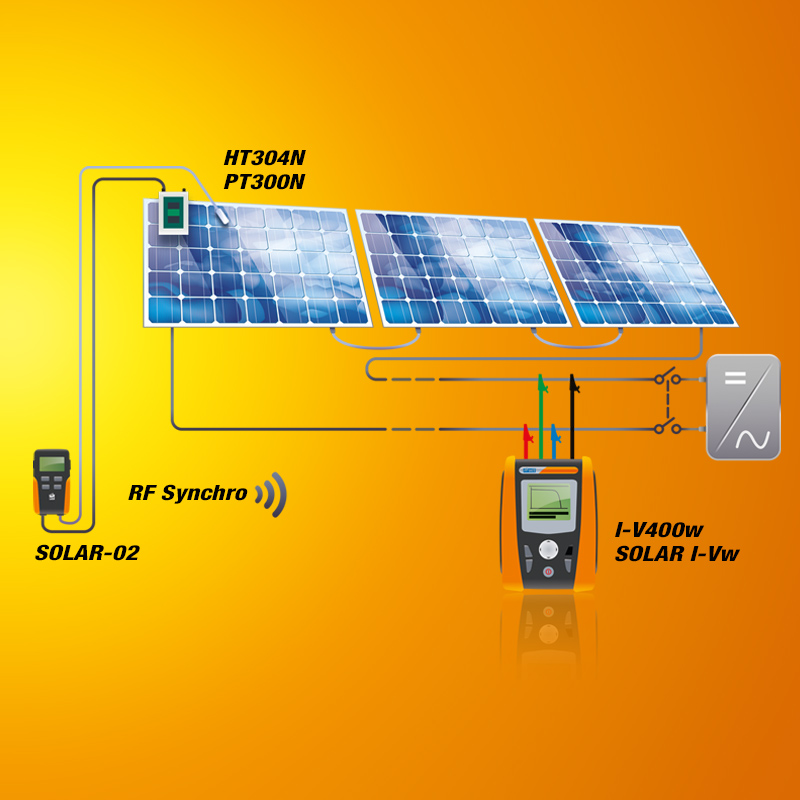

I-V500w consente la rilevazione sul campo della Curva I-V e dei principali parametri caratteristici sia di un singolo modulo sia di strin- ghe di moduli per installazioni FV fino ad un massimo di 1500V e 15A oppure 1000V e 10A. Per la misura della Curva I-V, I-V500w gestisce un database interno dei moduli aggiornabile in qualunque momento dall’utente e il confronto fra i dati rilevati e quelli nominali consente di determinare immediatamente se la stringa o il modulo rispetta i parametri di efficienza dichiarati dal costruttore. La rilevazione della Curva I-V è realizzabile anche decentrando le misure di irraggiamento e temperatura con uso dell’unità remota opzionale SOLAR02 sfruttando il collegamento a radiofrequenza (RF) con l’unità master.

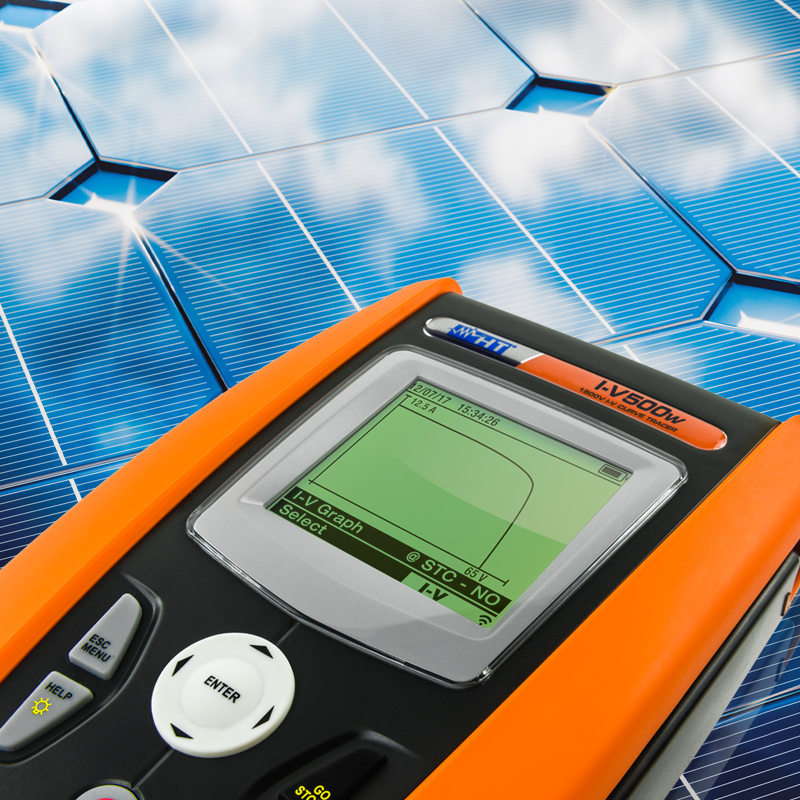

Anche per I-V500w la visualizzazione sul display a fine prova della Curva IV è una chiarissima indicazione circa la conformità o meno alle specifiche dichiarate dal costruttore dei pannelli.

Funzioni
Rilevazione della curva I-V su moduli e stringhe FV 1500V/10A - 1000V/15A

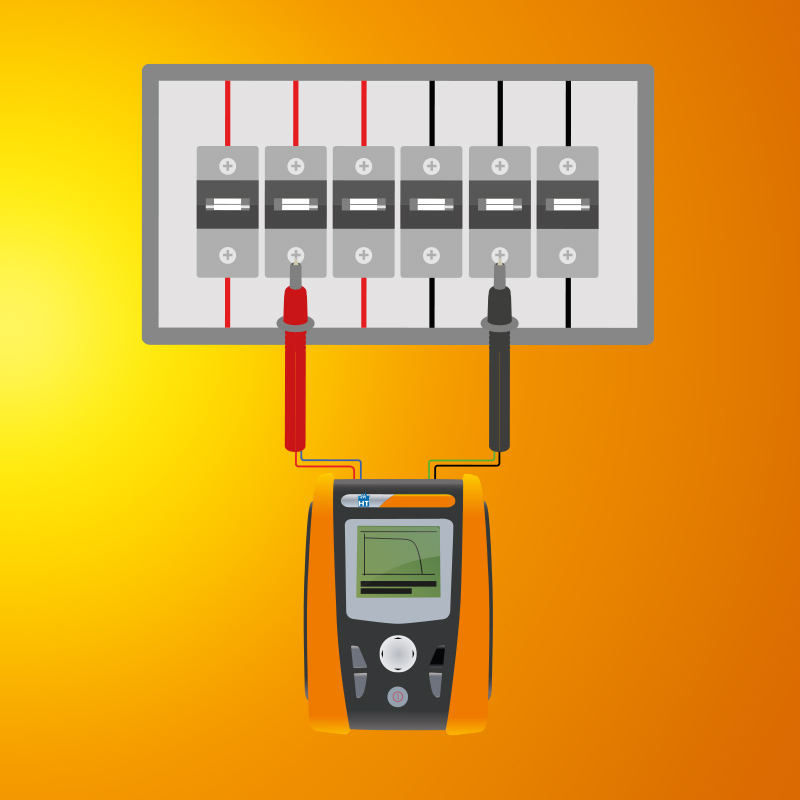

Test rapido IVCK per misura Voc e Isc su moduli e stringhe FV VOC 1500V / ISC 15A
Capacità di memoria interna 200 curve I-V

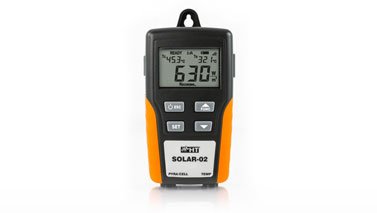

Utilizzo unità remota SOLAR-02 con collegamento USB \ RF RF
Gestione database interno moduli FV personalizzabile 30 internal / 30.000 on software/app
Misura di temperatura cella e ambiente

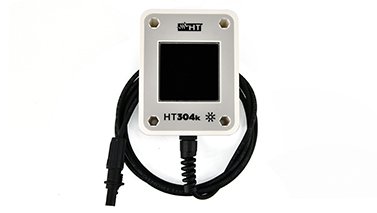

Misura irraggiamento con cella solare di riferimento
Tabella riepilogativa principali parametri elettrici
Interfaccia PC con software per Windows in dotazione

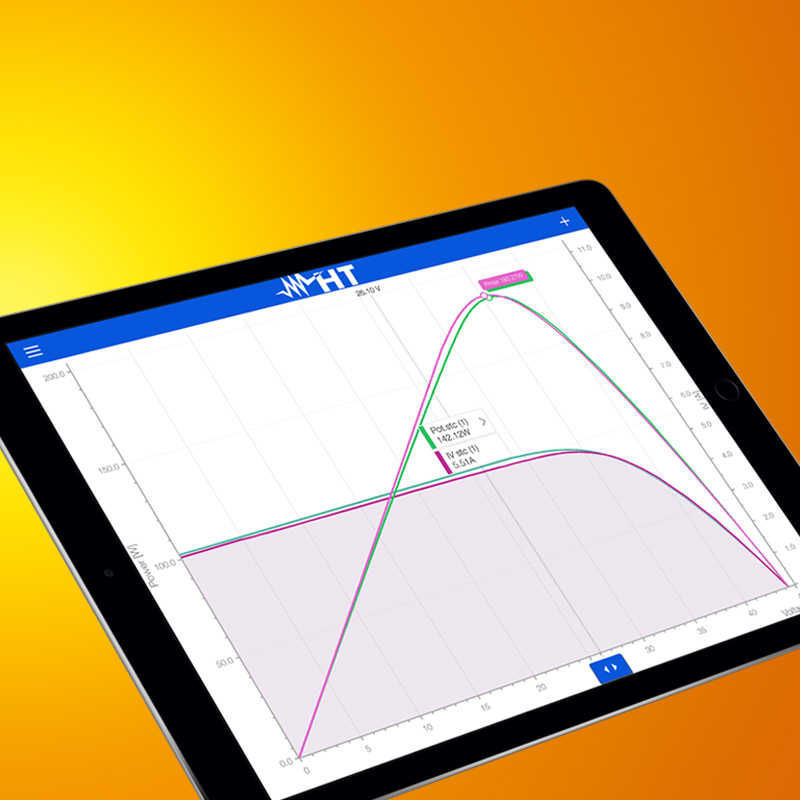

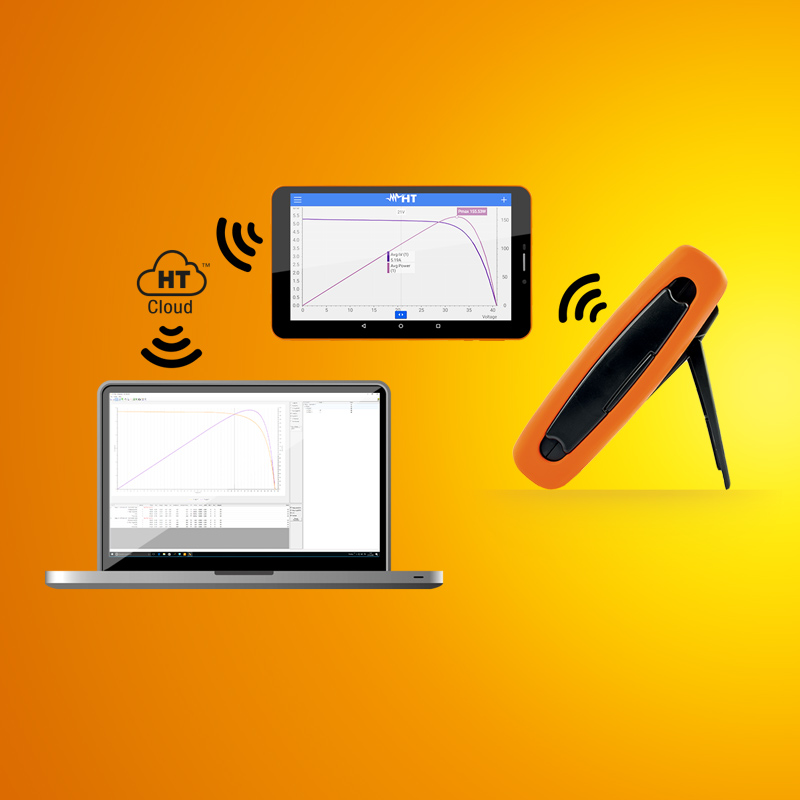

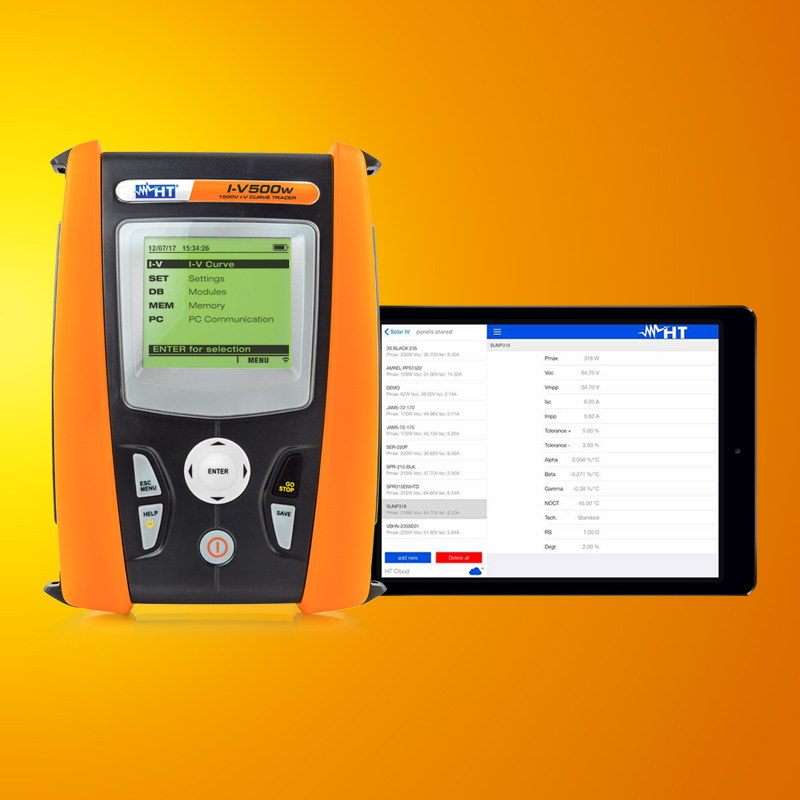

WiFi integrata e compatibilità con app HTANALYSIS
Display LCD retroilluminato
Auto Power OFF
Peso in grammi (batterie incluse) 1200
Categoria di protezione CAT III
Dimensioni (LxWxH) (mm) 235x165x75
Normative
  • Direttiva EMC 2004/108/CE
  • Direttiva LVD 2006/95/CE
  • IEC/EN 61010-1
  • IEC/EN61187
  • EMC: IEC/EN61326
  • IEC/EN60891
  • MARCATURA CE

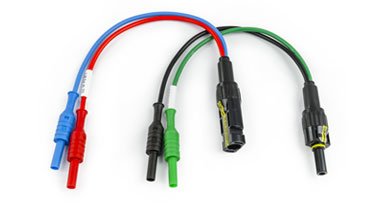

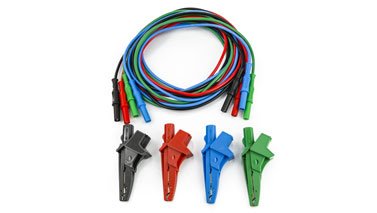

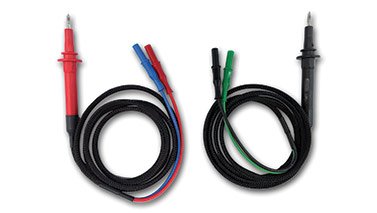

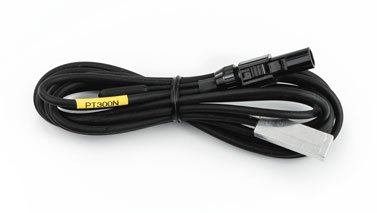

ACCESSORI IN DOTAZIONE

ACCESSORI OPZIONALI
