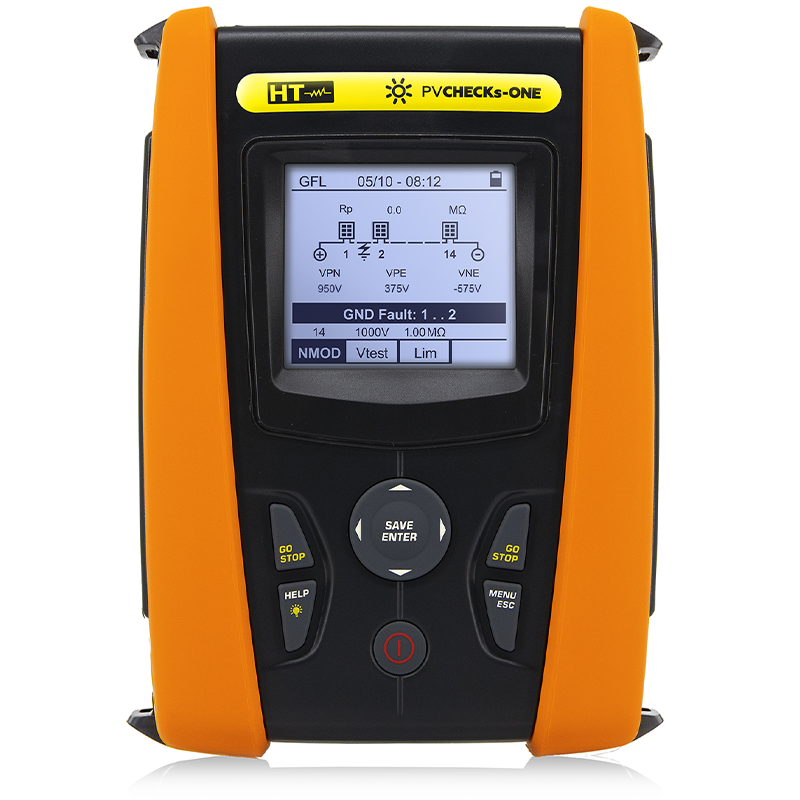

PVCHECKs-ONE
Strumento avanzato per la verifica della sicurezza elettrica e la ricerca dei guasti in un impianto fotovoltaico in funzione:
Lo strumento multifunzione PVCHECKs-ONE consente un’esecuzione rapida e sicura delle verifiche di sicurezza elettrica previste per un impianto FV (lato DC) ed il controllo funzionale di tensione a vuoto (Voc) e corrente di cortocircuito (Isc) dei moduli/stringhe facenti parti dell’impianto stesso in accordo alla normativa IEC/EN62446. Nella verifica della sicurezza elettrica PVCHECKs-ONE rappresenta una vera innovazione, in quanto con la funzione DUAL è in grado di effettuare la misura di isolamento di un modulo, di una stringa o di un intero campo fotovoltaico senza la necessità di utilizzare un interruttore esterno per porre in cortocircuito i terminali positivo e negativo. PVCHECKs-ONE consente inoltre la verifica della funzionalità dei collegamenti e delle stringhe di un campo fotovoltaico in accordo a quanto previsto dalla IEC/EN62446 misurando la tensione a vuoto e la corrente di cortocircuito alle condizioni operative (OPC) e riferite a STC (tramite la misura di irraggiamento anche con l’uso degli accessori opzionali SOLAR03 e HT305) fornendo un esito immediato inerente la misura appena effettuata sia in termini assoluti che per comparazione con le stringhe precedentemente testate.
| Continuità circuito di protezione con 200mA | |
| Polarità | |
| Tensione a vuoto Voc su moduli e stringhe FV | 1000V |
| Corrente di corto circuito Isc su moduli e stringhe FV | 30A |
| Isolamento stringhe/campi FV con tensioni di prova 250, 500, 1000VDC | |
| Utilizzo unità remota SOLAR-03 con collegamento Bluetooth | |
| Misura irraggiamento diretto frontale con cella solare di riferimento | con unità remota SOLAR03 (accessorio opzionali) |
| Misura di temperatura cella e ambiente | con unità remota SOLAR03 (accessorio opzionali) |
| Misura indice di polarizzazione P.I | |
| Rapporto di assorbimento dielettrico D.A.R | |
| Funzione GFL per localizzare la posizione del guasto nella stringa | |
| Categoria di misura | CAT III 1000V AC, CAT III 1500VDC |
| Funzione OPT per test di isolamento su stringhe FV in presenza di dispositivi MLPE come ottimizzatori e RSD, senza necessità di scollegamento degli stessi dai moduli | |
| Display LCD retroilluminato | |
| Spazio memoria interna | 999 Locazioni |
| WiFi integrata e compatibilità con app HTANALYSIS | |
| Porta seriale Ottico/USB per connessione con PC | |
| Gestione database interno moduli FV personalizzabile | |
| Autospegnimento | |
| Help on line a display | |
| Dimensioni (LxLaxH) (mm) | 235x165x75 |
| Peso in grammi (batterie incluse) | 1200 |
Questa coppia di adattatori permette il collegamento dello strumento PVCHECK a pannelli fotovoltaici con connettori MC4.
Compatibilità con modelli dotati di interfaccia ottica.
Cinghie tracolla (2pz) per strumenti forniti completi di guaine e ganci

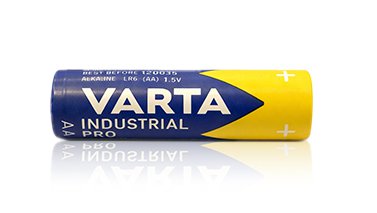

Batteria alcalina 1.5V, tipo AA LR06 (6 pz)
SOLAR03
UNITA’ REMOTA PER MISURA DI IRRAGGIAMENTO, TEMPERATURA ED INCLINAZIONE MODULI FV
Sonda PT1000 per misura temperatura celle
Kit prolunghe VN 20mt bnaM-bnaF per PVCHECKs PRO
RAPPORTO DI TARATURA ISO INCLUSO.
Campo misura: 5 ÷ 1400W/m2
Incertezza base: ±3.0%lettura
Tipologia cella: Monocristallina
Campo visivo: >160°
Grado di protezione: IP65 in accordo a IEC/EN60529
Connettore di uscita: custom HT 5 poli
Lunghezza cavo collegamento: circa 2m
Dimensioni (LxLaxH): 111x85x28mm
Peso: 240g
Riconoscimento automatico del valore di calibrazione della cella
Cinghia con terminazione magnetica per fissare o appendere gli strumenti:
Kit di 2 cavi RN puntale-MC4 25cm fino a 1500V

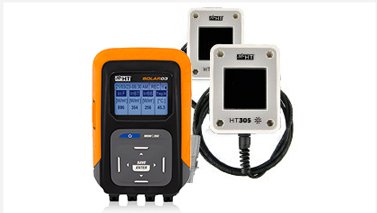

KIT DI 2 X HT305, CELLE DI RIFERIMENTO PER MISURA IRRAGGIAMENTO, E SOLAR03, UNITA’ REMOTA PER MISURA DI IRRAGGIAMENTO, TEMPERATURA ED INCLINAZIONE MODULI FV
RAPPORTI DI TARATURA ISO INCLUSI.
