| Rilevazione della curva I-V su moduli e stringhe FV | 128 punti |
| Campo di misura rilevazione curva I-V / IVCK | 1500V/10A - 1000V/15A |
| Test rapido IVCK per misura Voc e Isc su moduli e stringhe FV | VOC 1500V / ISC 15A |
| Collaudo sistemi fotovoltaici Monofase/Trifase | 1MPPT (3MPPT con MPP300) |
| Misura irraggiamento diretto frontale con cella solare di riferimento | |
| Utilizzo unità remota SOLAR-02 con collegamento USB \ RF | RF |
| Misura di temperatura cella e ambiente | |
| Potenza/Energia Attiva P, Reattiva Q, Apparente S | solo P attiva |
| Numero max di parametri selezionati simultaneamente | 9 |
| Registrazione con periodo di integrazione selezionabile | 5s-60m |
| Durata indicativa memoria (in giorni @ PI=10min @ max num parametri) | 8 |
| Tabella riepilogativa principali parametri elettrici | |
| Campo di misura collaudo fotovoltaico | 1500VDC / 265VAC |
| Categoria di misura | CAT III 300V |
| Display LCD retroilluminato | |
| Spazio memoria interna | 249 curve I-V 8 giorni@ PI=10 min |
| Interfaccia PC con software per Windows in dotazione | |
| WiFi integrata e compatibilità con app HTANALYSIS | Per scarico dati a PC\APP |
| Gestione database interno moduli FV personalizzabile | 30 interni e 30.000 sul software |
| Autospegnimento | |
| Indicazione autonomia di registrazione collaudo fotovoltaico | |
| Help on line a display | |
| Dimensioni (LxLaxH) (mm) | 235x165x75 |
| Peso in grammi (batterie incluse) | 1200 |
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).

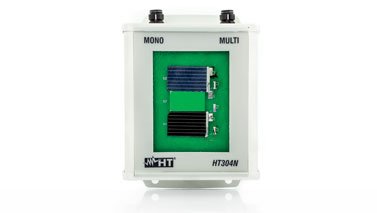

Campo misura: 5 ÷ 1400W/m2
Incertezza base: ±3.0%lettura
Tipologia cella: Monocristallina
Campo visivo: >160°
Grado di protezione: IP65 in accordo a IEC/EN60529
Connettore di uscita: custom HT 3 poli
Lunghezza cavo collegamento: circa 2m
Dimensioni (LxLaxH): 111x85x28mm
Peso: 240g
VA500 è la soluzione ideale per chi vuole proteggere i propri strumenti da acqua, polvere ed ambienti ostili. Adatta a contenere anche tutti gli accessori per una perfetta organizzazione del proprio lavoro.
Questa coppia di adattatori permette il collegamento di strumenti come I-V400 e Solar I-V a pannelli fotovoltaici con connettori MC4.
Cinghie tracolla (2pz) per strumenti forniti completi di guaine e ganci
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (accessorio opzionale).
In abbinamento allo strumento PQA820, è necessario l' adattatore ACONBIN (accessorio opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
Questa coppia di adattatori permette il collegamento di strumenti come I-V400 e Solar I-V a pannelli fotovoltaici con connettori MC3.
Questa coppia di cavi permette l'esecuzione rapida delle misure di curve I-V direttamente dai quadri di campo con strumenti SOLAR I-Ve e I-V400w, I-V500w in modalità Automatica
With your mobile device, HTANALYSIS™
helps you to understand the problems
you may have in PV Installations

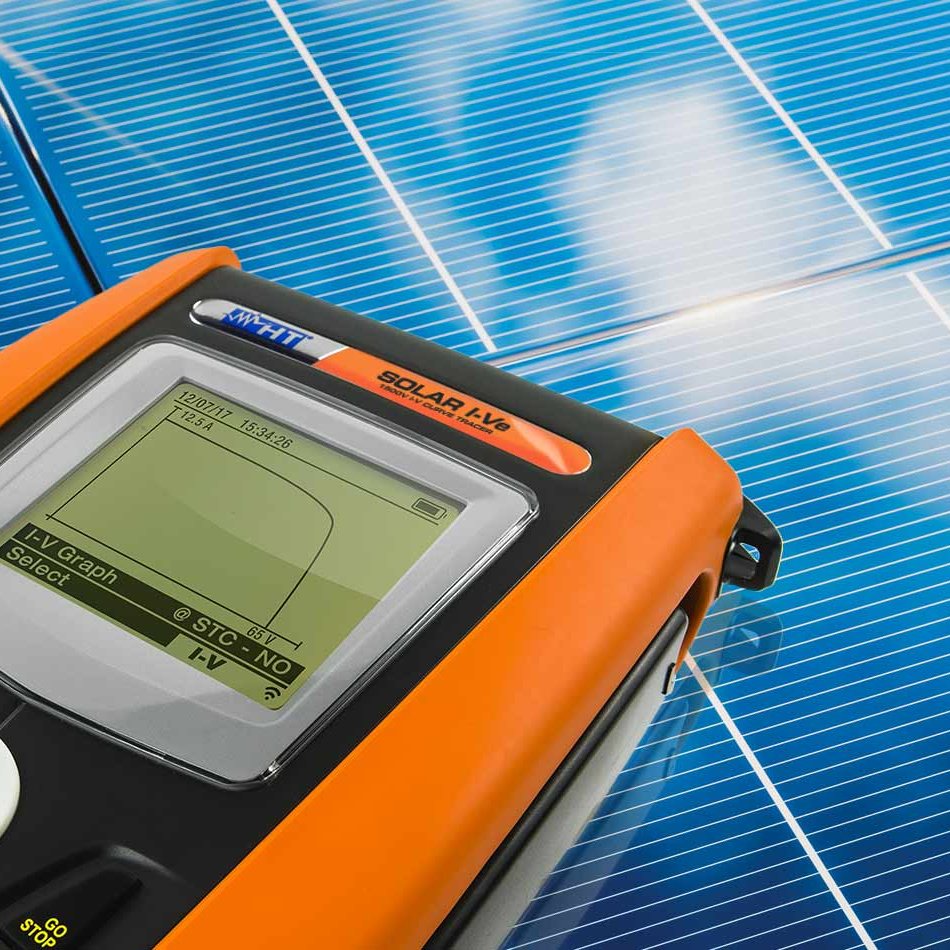

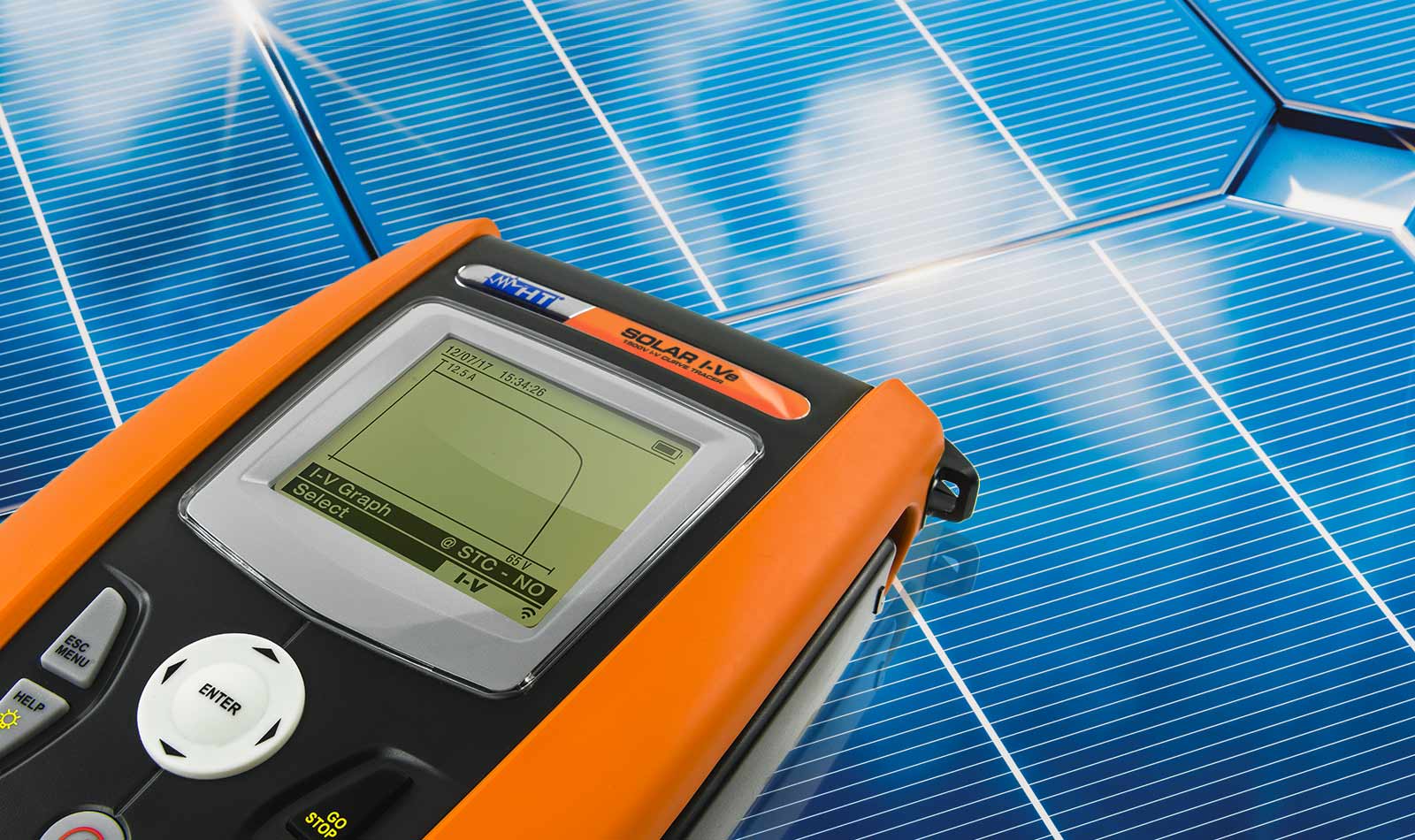

128 points I-V Curve
1500V max voltage
15A* max current
VOC and ISC
Inverter Efficiency Measurement
AutoSequence™ Test
Internal Module Database

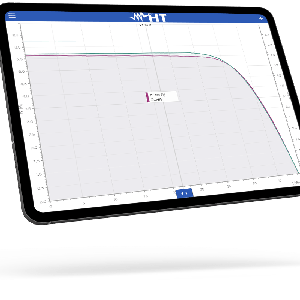

HTANALYSIS™ APP

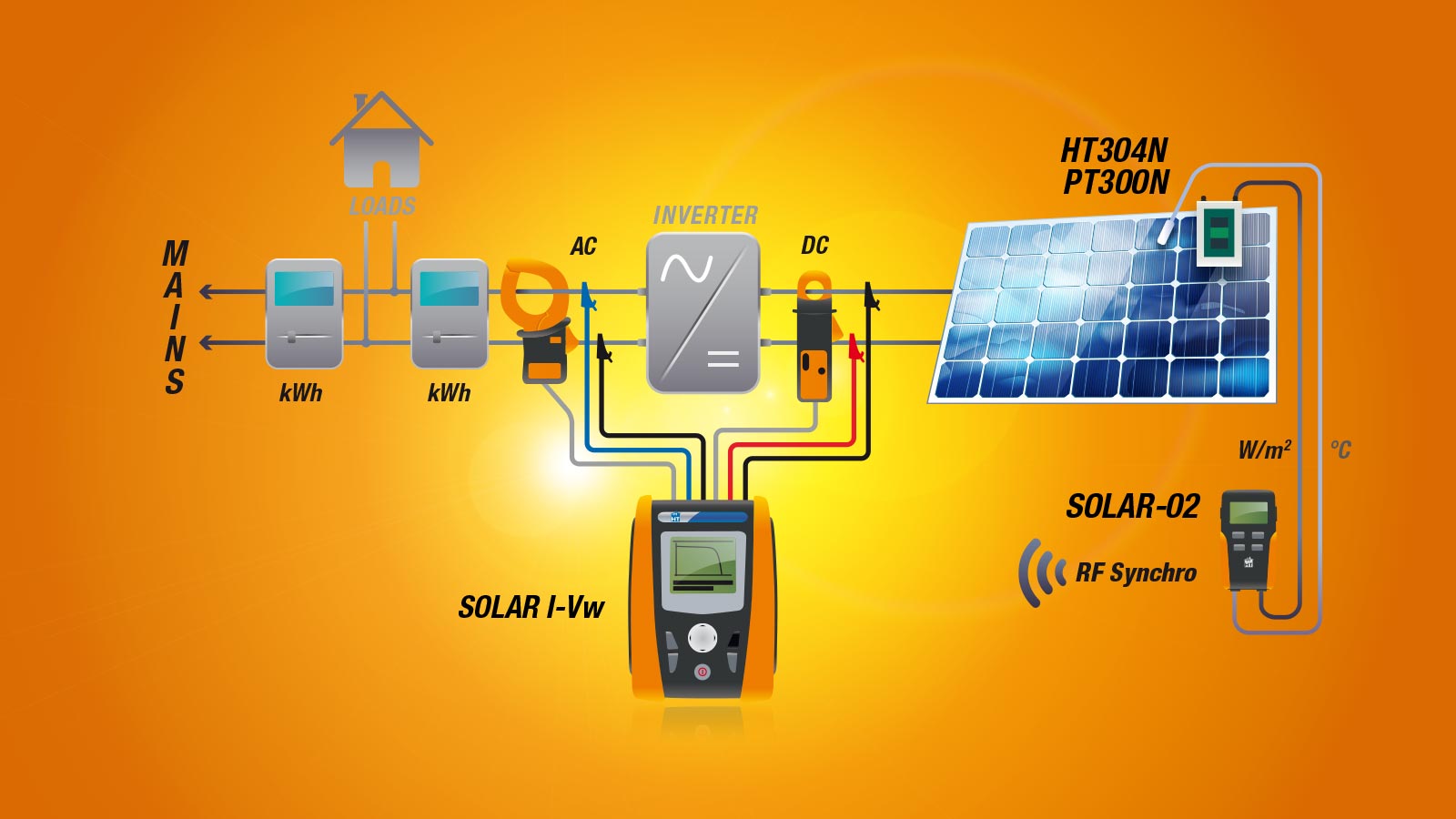

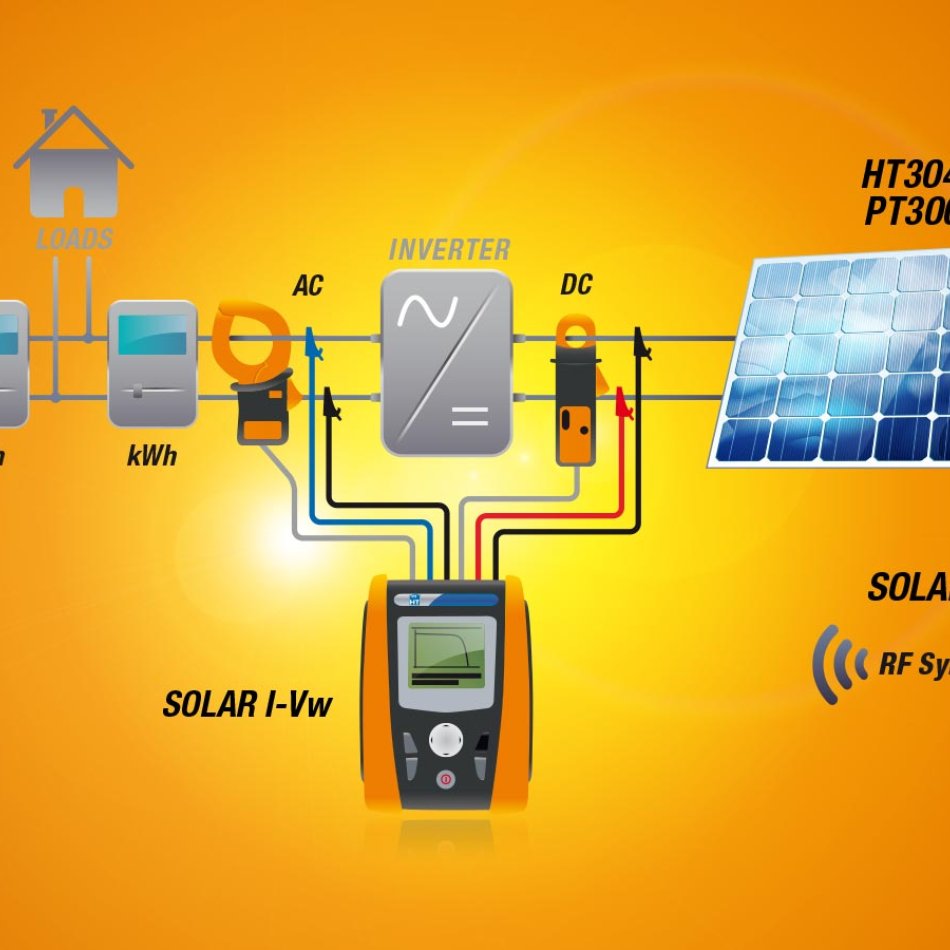

You can connect your irradiance sensor and temperature probe directly on your Solar I-Vw, but if you want to remotize the measurement you just need as remote unit the Solar02. When the Solar I-Vw and Solar02 are paired you can walk far even for 1 km. When you come back near the Solar I-Vw the Solar02 will upload the recorded data from the sensors directly to the master unit.
Open the fuse box in the combiner box and start measure I-V Curve string by string, each measure (measure + data saving) needs no more then 15 seconds and no more then 1 people. Solar I-Vw starts automatically to measure the I-V Curve when your test leads touches the positive and negative poles. All that you need is KITKELVIN Test Leads accessory

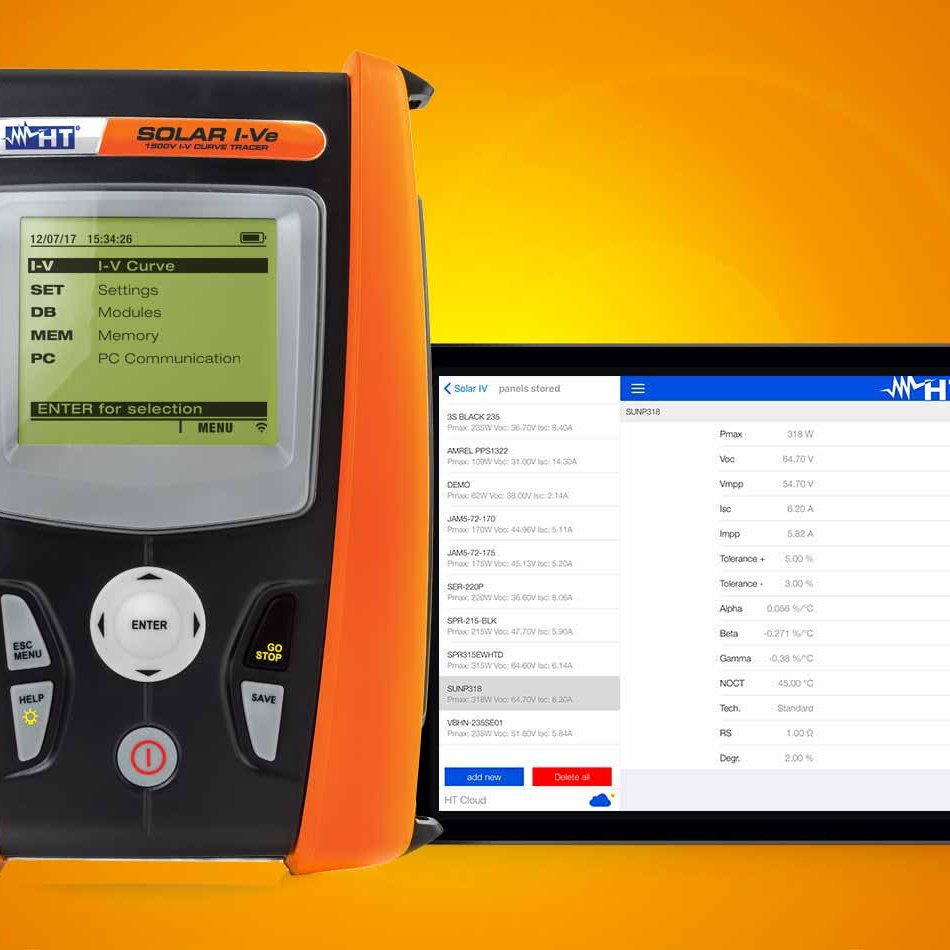

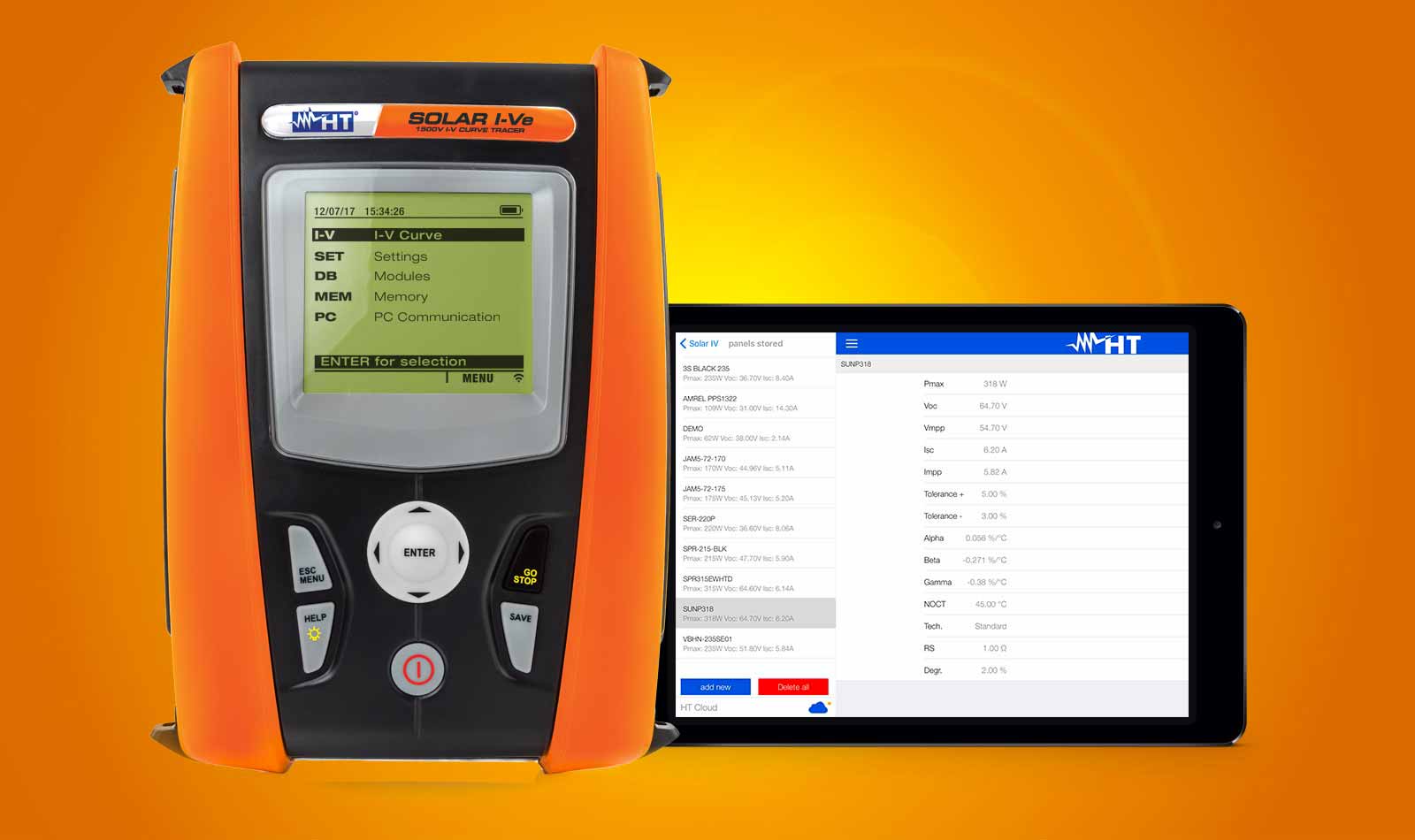

Connect via WiFi your tablet or smartphone and manage the modules in your I-V Curve tracer. You can add, modify or delete the modules stored in your device. All of those functions are available even on PC software TOPVIEW (included).
You can have your measures on your PC directly from HTCLOUD™. All that you need is to take your smatphone or tablet in your hands, open the app HTANALYSIS™ and connect your I-V Curve Tracer via WiFi. In few gestures you can upload the data on HTCLOUD™ and in REAL TIME you can get the data on your PC with TOPVIEW software (included).
