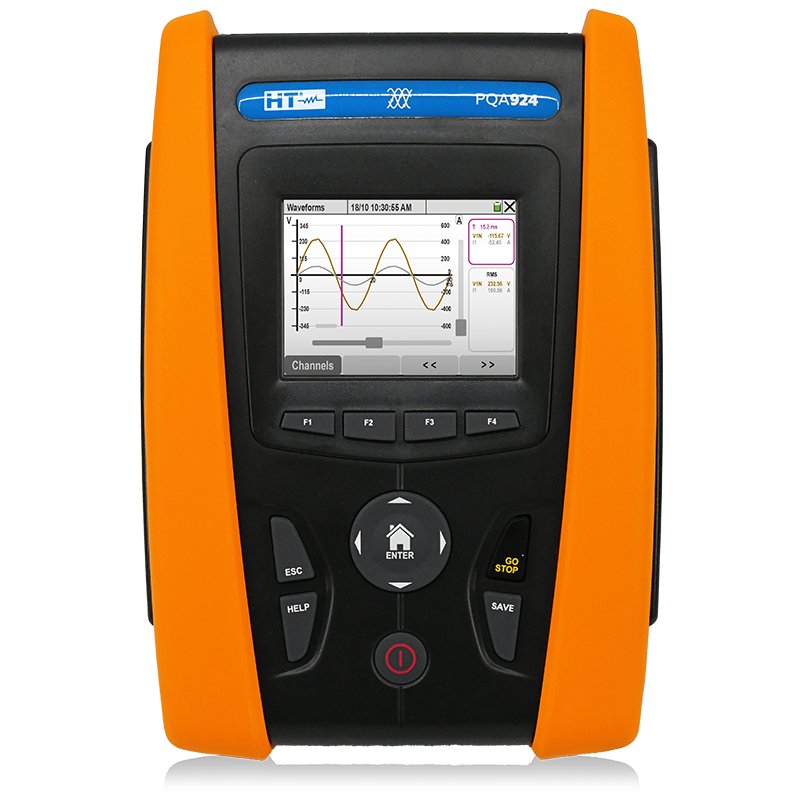

PQA924
Analizzatore della Qualità della Rete e dell'Energia in classe S
› Tensione AC in sistemi Monofase e Trifase
› Corrente AC in sistemi Monofase e Trifase
› Cosphi, Fattore di Potenza, Fattore K
› Dissimmetria tensioni
› Flicker
› Potenza/Energia Attiva, Reattiva, Apparente
› Ampiezza e fase armoniche di tensione e corrente fino al 63° ordine con calcolo del THD%
› Ampiezza delle armoniche di potenza fino al 63° ordine
› Interarmoniche di tensione e corrente fino al 63° ordine con calcolo del THI%
› Anomalie di tensione (buchi, picchi) con risoluzione 10ms (@50Hz)
› Transitori di tensione rapidi (8kV, 1µs)
› Corrente di avviamento motori elettrici (INRUSH)
› Registrazione forme d’onda degli eventi (anomalie, transitori rapidi e correnti di spunto)
› Senso ciclico delle fasi
› Trasferimento dati a PC tramite software HTAgorà
› Max 3180 grandezze elettriche registrabili contemporaneamente con periodo di integrazione programmabile
› Connessione USB, Ethernet e Wi-Fi
› Memory card
› Schermo touch screen a colori
Massima precisione e affidabilità con la funzione di autoconfigurazione (AUTOSET)
PQA924 è dotato di una funzione avanzata di autoconfigurazione progettata per eliminare errori di connessione e ottimizzare i tempi di configurazione. Grazie alla modalità Autoset, l’operatore può garantire la corretta assegnazione dei sensori a pinza, evitando misurazioni errate e discrepanze nei valori elettrici rilevati.
4 validi motivi per eseguire l’AUTOSET
› Esegue il riconoscimento automatico dei trasduttori amperometrici connessi, per una configurazione immediata senza margine di errore.
› Evita errori di cablaggio che potrebbero compromettere l’accuratezza delle misurazioni.
› Previene valori incongruenti di grandezze elettriche e la necessità di ripetere le registrazioni.
› Corregge automaticamente l’inversione delle pinze amperometriche sui conduttori, evitando disallineamenti tra tensione e corrente che potrebbero generare letture errate.
| Tensione AC in sistemi Monofase/Trifase | 1000V |
| Corrente AC in sistemi Monofase/Trifase | 6000A / 10000A con HTFLEX355 (opzionale) |
| Cosphi, Fattore di Potenza | |
| Dissimmetria tensioni (NEG%, ZERO%) | |
| Potenza/Energia Attiva, Reattiva, Apparente | |
| Armoniche e inter-armoniche di tensione e corrente fino alla 63a e THD% assorbite/generate (misure 4 quadranti) | |
| Armoniche di potenza fino alla 63a assorbite/generate | |
| Anomalie di tensione (buchi e picchi) con risoluzione 20ms | |
| Transitori veloci di tensione (spikes) fino a 8kVcon risoluzione 1µs (1MHz) | Max 2000 eventi |
| Corrente di avviamento motori elettrici con risoluzione 10ms (@50Hz) | 6000A |
| Flicker tensioni (Pst, Plt) | Max 2000 events |
| Analisi completa EN50160 | |
| Senso ciclico delle fasi | |
| Tensione Neutro-Terra | |
| Corrente di Neutro | |
| Numero max di parametri selezionati simultaneamente | 3177 |
| Registrazione con periodo di integrazione selezionabile | 0.2s-120m |
| Durata indicativa memoria SD-card (@ PI=1s @ 450 parametri selezionati) | circa 15 giorni |
| Memoria per salvataggio dati | Memory card |
| Registrazioni predefinite e personalizzabili | |
| Salvataggio valori campionati istantanei | |
| Tabella riepilogativa principali parametri elettrici | |
| Forme d'onda Tensioni/Correnti | |
| Tabella riepilogativa principali parametri elettrici | |
| Forme d'onda Tensioni/Correnti | |
| Tabelle o istogrammi Armoniche e THD% | In tempo reale fino alla 63a |
| Diagramma vettoriale Tensioni/Correnti | |
| Display a colori touchscreen | 320x240pxl |

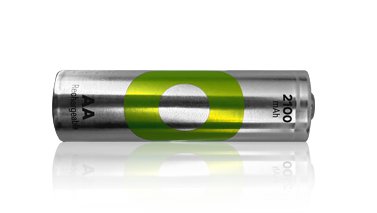

| Alimentazione con batteria ricaricabile | 6x1.2V NiMH tipo AA |
| Alimentatore esterno caricabatteria | |
| Autospegnimento | |
| Interfaccia di comunicazione | USB-C, Ethernet, WiFi |
| Help contestuale attivo su ogni videata | |
| Dimensioni (LxLaxH) (mm) | 225x165x75 |
| Peso in grammi (batterie incluse) | 1200 |
VA500 è la soluzione ideale per chi vuole proteggere i propri strumenti da acqua, polvere ed ambienti ostili. Adatta a contenere anche tutti gli accessori per una perfetta organizzazione del proprio lavoro.

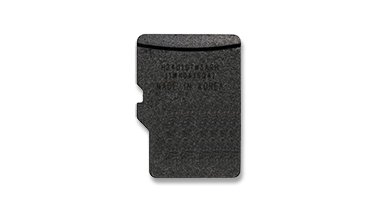

Memory card esterna 32GB
Cavo di collegamento UsbA-UsbC 1.5mt
Pinza flessibile 6000A AC con connettore 5p, max diametro cavo 174mm, 4 pcs

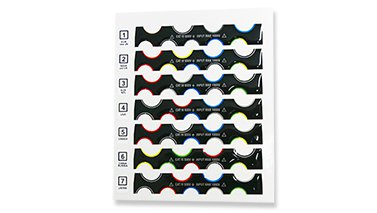

Kit etichette riconoscimento colori ingressi

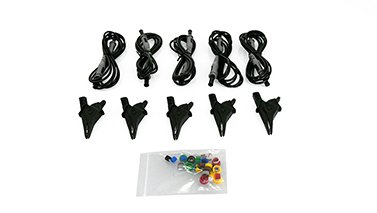

Set di 5 cavi neri banana-banana e 5 coccodrilli più 4 set di anelli colorati (8 colori)

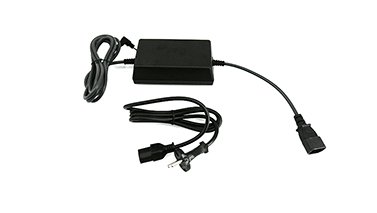

Alimentatore esterno caricabatteria con cavo shuko
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
Kit cinghie tracolla completo di guaine ARANCIONI preforate e ganci
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).
In abbinamento a Multimetri e Pinze, è necessario l' adattatore NOCANBA (opzionale).
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).
In abbinamento a PQA924, è necessario l' adattatore ACON3F5M (opzionale).

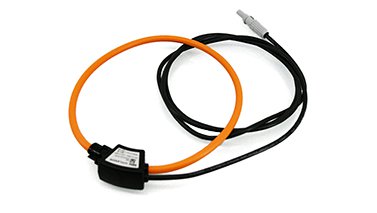

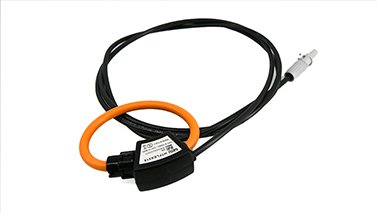

Pinza flessibile 6000A AC con connettore 5poli, max diametro cavo 80mm

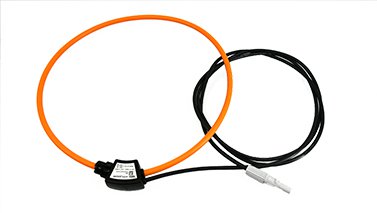

Pinza flessibile 10000A AC con connettore 5poli, max diametro cavo 270mm

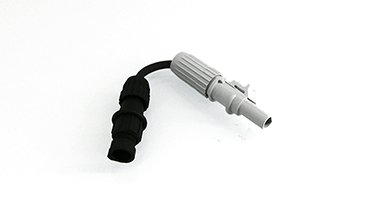

Adattatore connettore 3 poli femmina / 5 poli maschio per collegamento pinze standard
