analizzatore di rete trifase

PQA820

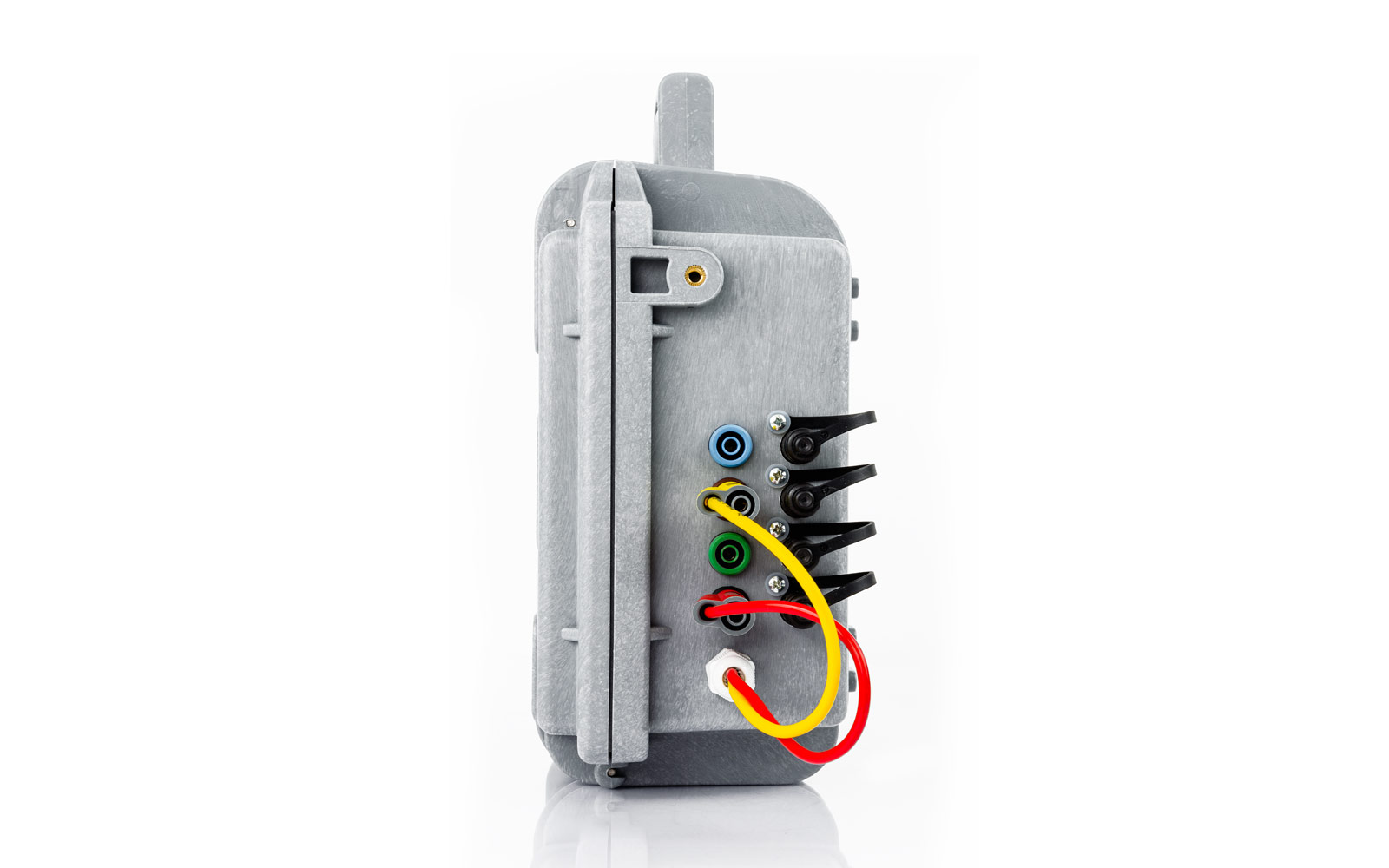

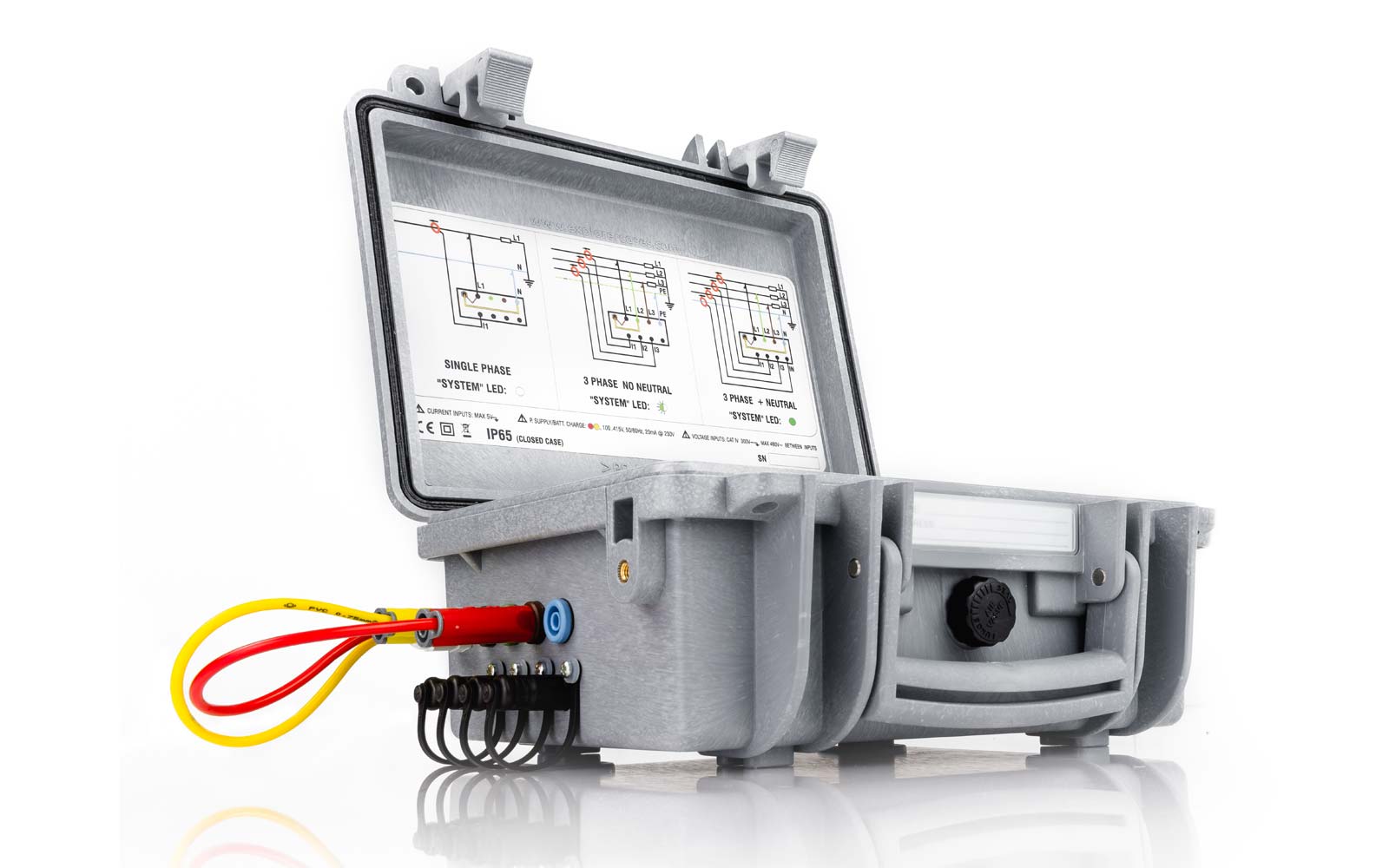

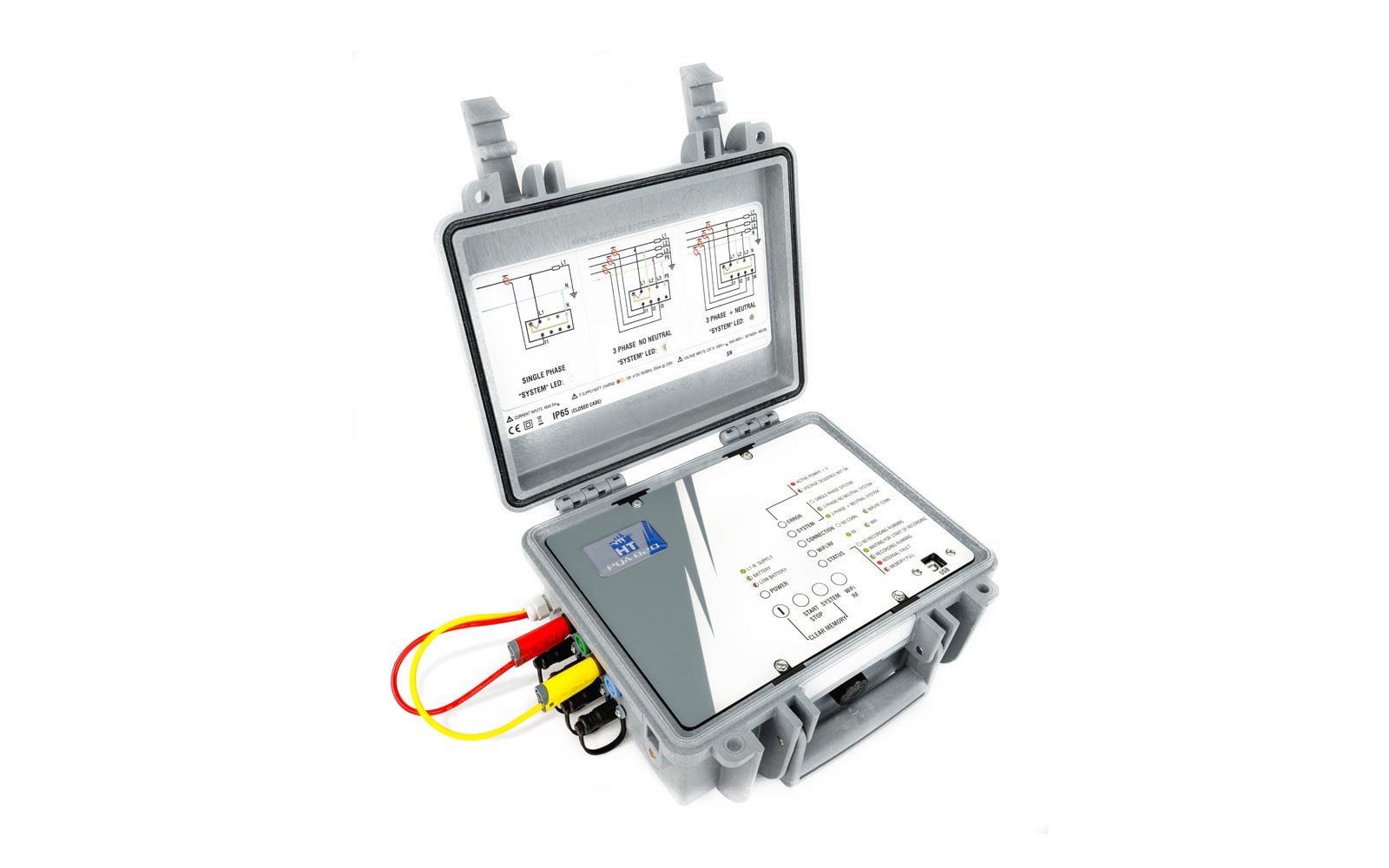

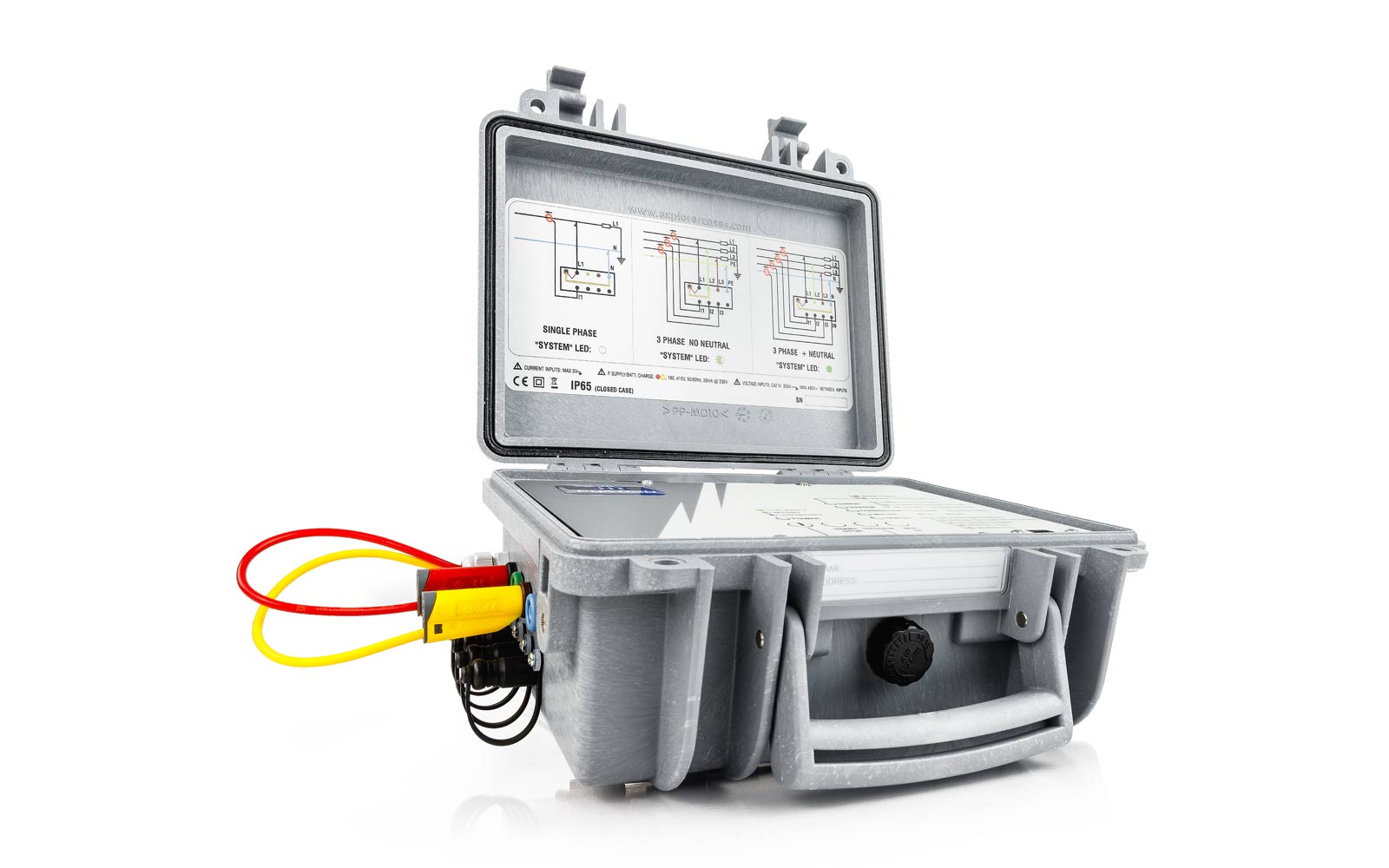

Analizzatore di rete trifase autoalimentato compatibile con HTAnalysis™

PQA820 è l’innovativa proposta di HT per rendere facilmente fruibile l’analisi di tutte le compenenti di un impianto elettrico trifase o monofase.

Nel progettarli si è posta particolare cura a tre elementi: la programmazione, l’ambiente in cui si opera o si deve lasciare l’apparecchio e il trasferimento dati.
In abbinamento a PQA820, è necessario l' adattatore ACONBIN (opzionale).

  • PQA820 non necessita di alcuna programmazione. Va collegato, avviato e registra 383 grandezze contemporaneamente.

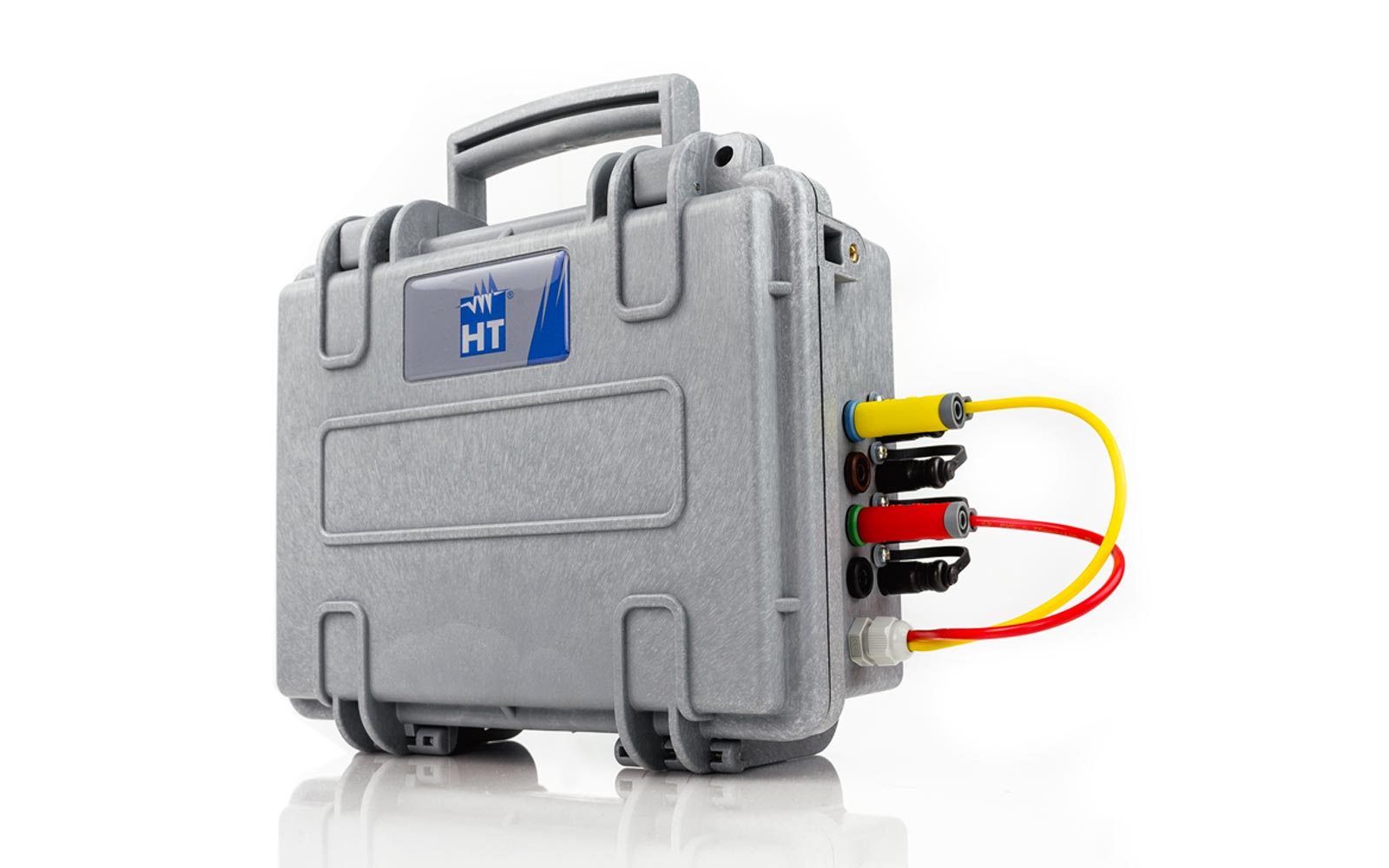

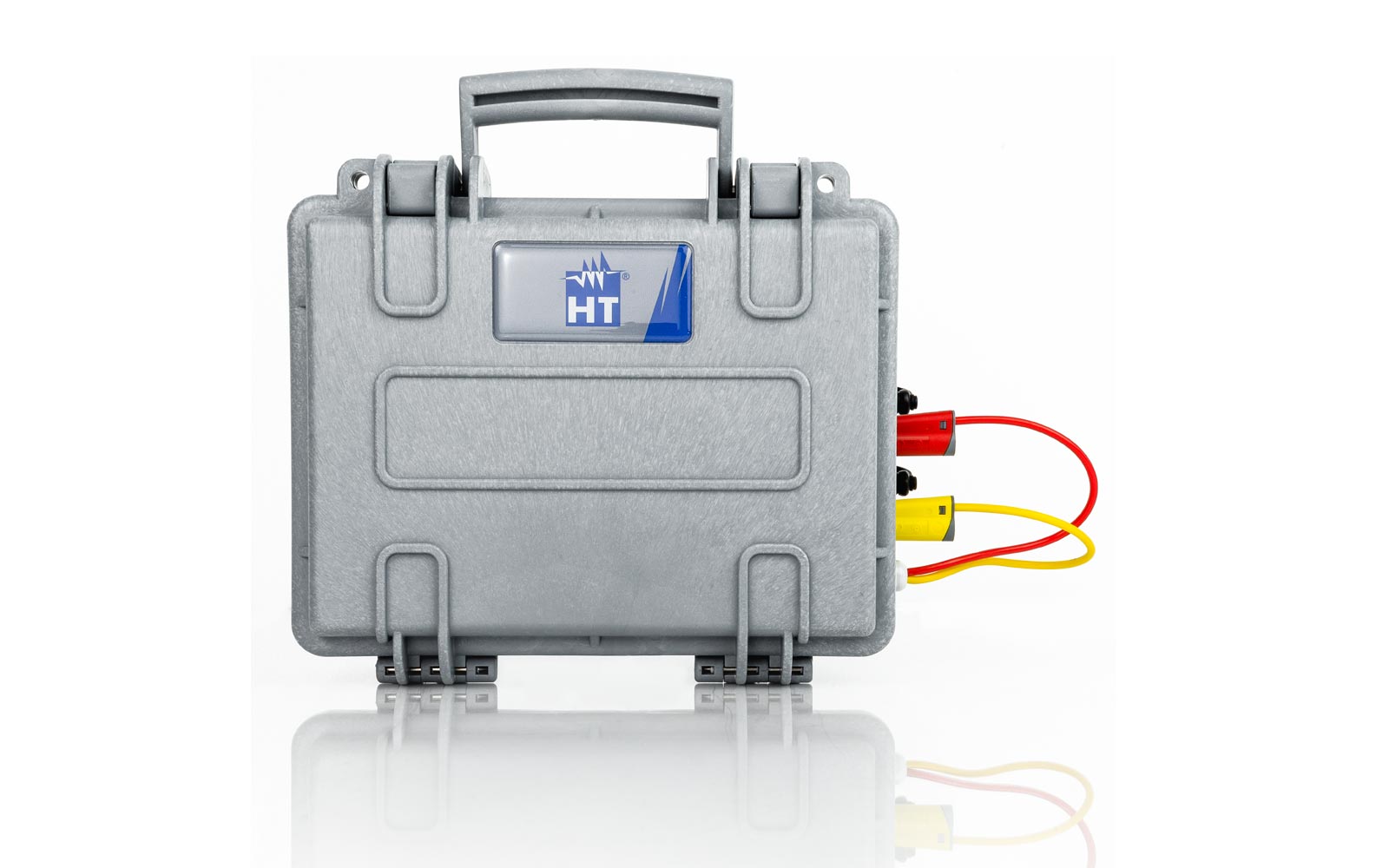

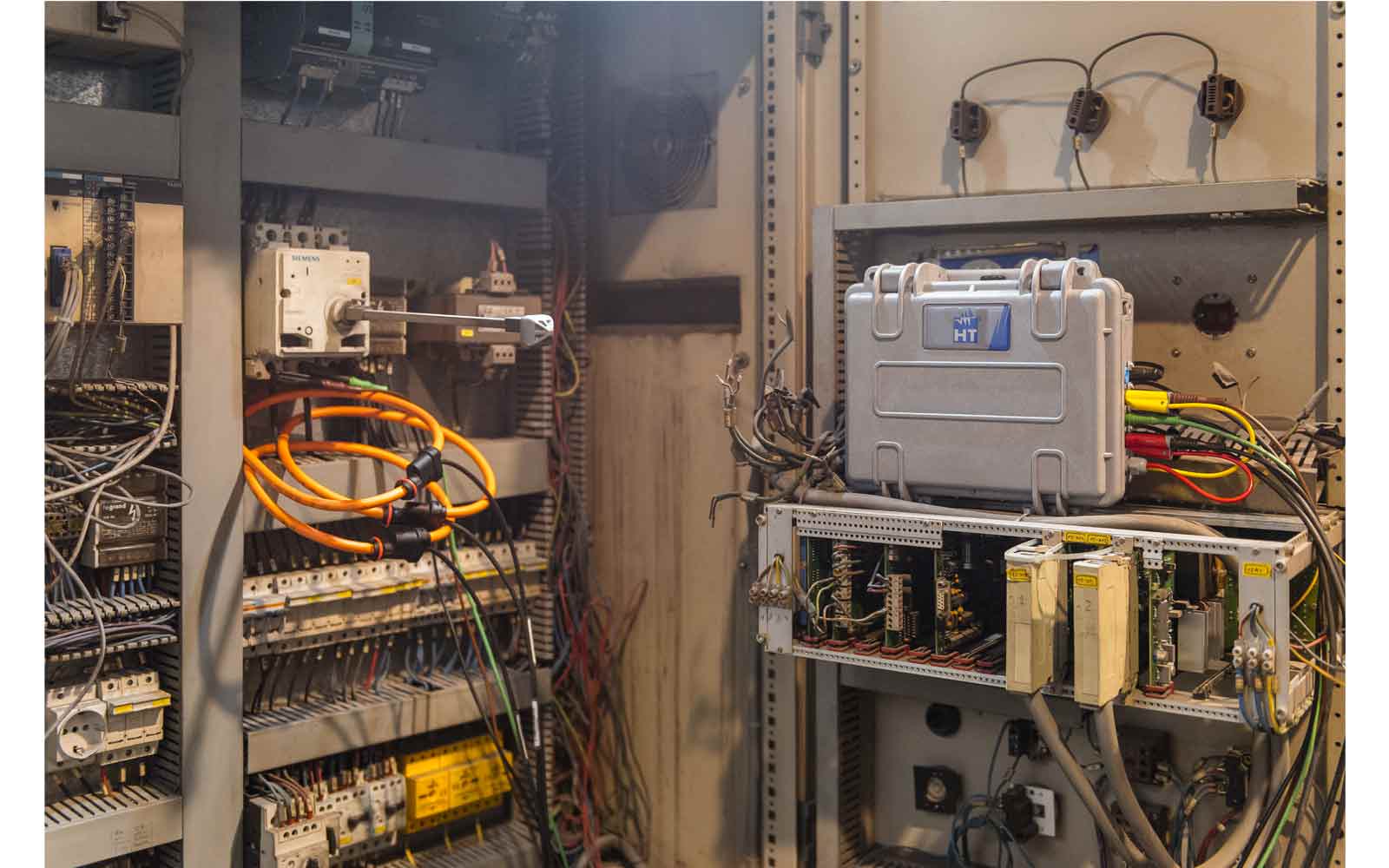

  • É dotato di una comoda valigia IP65 che consente di lavorare in qualunque tipo di ambiente.

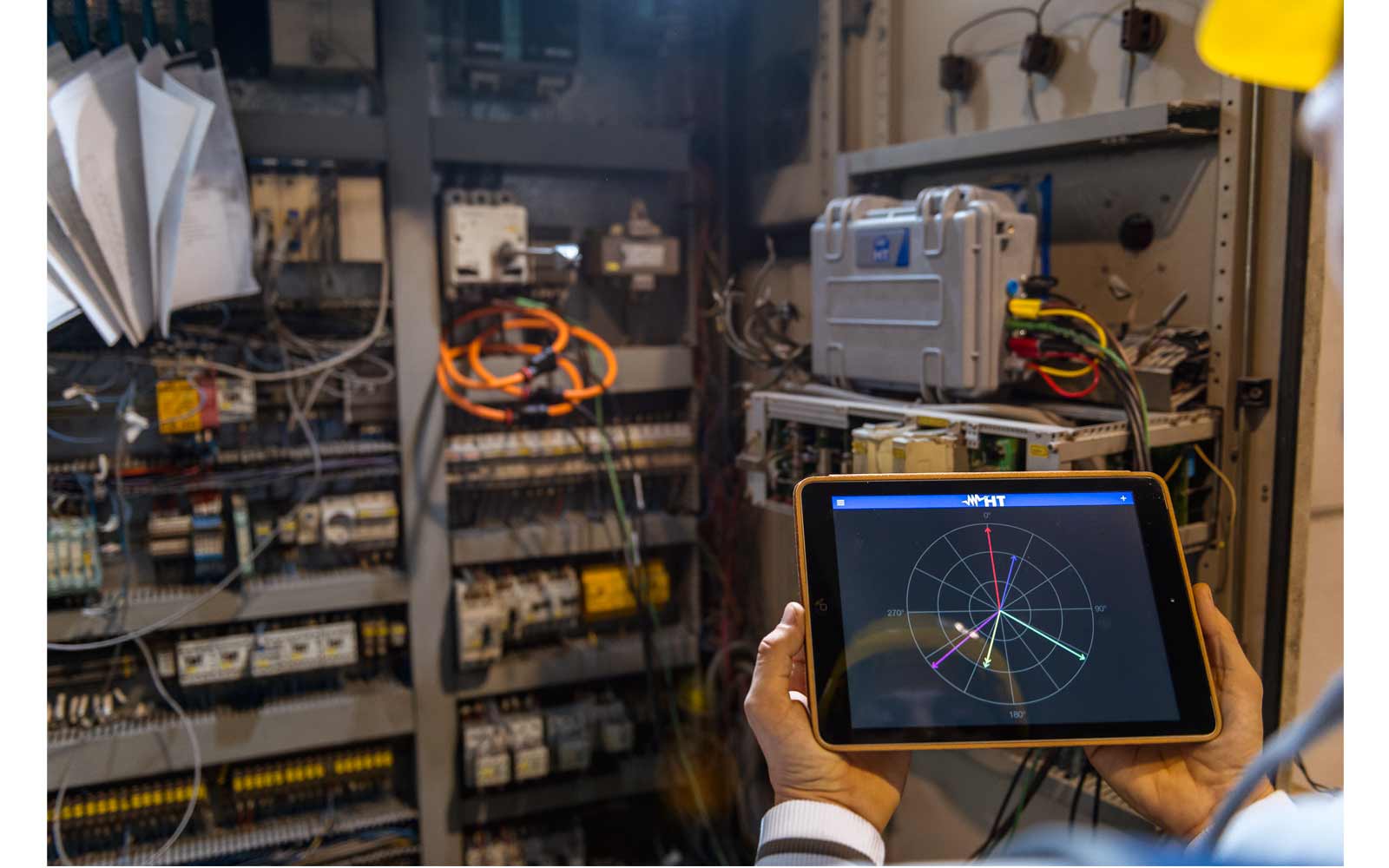

  • A fine registrazione lo strumento è in grado, tramite la connessione WI-Fi, di trasferire tutti i dati ad un tabletsmartphone o ad un PC.

Oltre alla connessione Wi-Fi questo analizzatore di rete dispone del collegamento USB per trasferimento dati via cavo al PC tramite software TopView fornito in dotazione.
Non necessita di batterie in quanto si autoalimenta dalla rete che stanno analizzando.
La batteria interna ricaricata automaticamente dalle tensioni in ingresso provvederà a fornire l’energia necessaria per continuare le registrazioni in caso di blocco totale dell’alimentazione. Per utilizzare al meglio la tecnologia offerta da PQA819 è consigliato l’uso dell’App HTanalysis (scaricabile gratuitamente su AppStore e Google Play) su tablet o smartphone.

Per utilizzare al meglio la tecnologia offerta da PQA820 e PQA819 è consigliato l’uso dell’App HTanalysis (scaricabile gratuitamente su AppStore e Google Play) su tablet o smartphone.

Di seguito alcune funzionalità di HTanalysis:

  • Visualizzazione delle misure su display ad alta definizione.

  • Possibilità di “scorrere” una determinata forma d’onda e rilevarne subito i “momenti” di criticità: basterà “toccare” un determinato punto dello schermo in cui è proposto il segnale misurato, per avere subito tutte le informazioni necessarie a capire cosa sia successo in quel punto e in quel determinato momento!

PQA820 registra 383 grandezze che possono essere richiamate e trascinate sullo schermo per essere confrontate fra di loro; ad esempio, se si sta visualizzando l’andamento delle tensioni e si vuole accertare un’eventuale presenza di distorsioni armoniche, basterà scorrere l’elenco delle misure registrate e trascinare dentro lo schermo quella riguardante le armoniche.
Lo stesso si può fare per tutte le altre grandezze: potenzacosphicorrenteenergia ecc...
Tutto è poi condivisibile su HT Cloud, il database web creato da HT per potere archiviare le registrazioni e condividerle velocemente con chiunque in ogni parte del globo.

Funzioni
Tensione AC/DC in sistemi Monofase/Trifase MAX 415V +/- 10%
Corrente AC/DC in sistemi Monofase/Trifase MAX 1000A
Cosphi, Fattore di Potenza
Dissimmetria tensioni (NEG%, ZERO%)
Potenza/Energia Attiva, Reattiva, Apparente e potenza DC
Armoniche di tensione e corrente fino alla 49a e THD%
Anomalie di tensione (buchi, picchi) con risoluzione 10ms (@ 50Hz)
Analisi componenti di un impianto elettrico trifase o monofase
Senso ciclico delle fasi
Corrente di Neutro
Numero max di parametri selezionati simultaneamente 383
Registrazione con periodo di integrazione selezionabile 5s-60m
Durata indicativa memoria (in giorni @ PI=10min @ max num parametri) 30 giorni
Indicazione autonomia di registrazione
Spazio memoria interna 8MB
Salvataggio valori campionati istantanei Tramite App HTANALYSIS
Tabella riepilogativa principali parametri elettrici Tramite App HTANALYSIS
Forme d'onda Tensioni/Correnti Tramite App HTANALYSIS
Tabelle o istogrammi Armoniche e THD% Tramite App HTANALYSIS
Diagramma vettoriale Tensioni/Correnti Tramite App HTANALYSIS
Categoria di misura CAT IV 300V
Misure con uso di TA e TV esterni (con accessorio opzionale HT903) Necessario adattatore ACONBIN
Alimentazione e ricarica batteria ricaricabile Autoalimentato
Autospegnimento
Porta USB per scaricamento dati su Pen Drive Solo PC
Interfaccia PC con software per Windows in dotazione Wi-Fi
Dimensioni (LxLaxH) (mm) 255x200x115
Peso in grammi (batterie incluse) 700
Normative
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • EN50160
  • IEC/EN61010-1
  • LVD 2014/35/EU
  • MARCATURA CE
