Codmetel: HV005036

Strumento multifunzione avanzato per la verifica della sicurezza elettrica degli impianti elettrici civili e industriali (CEI 64-8 e IEC/EN61557-1)

  • Tutte le verifiche sulla sicurezza elettrica previste dalle norme CEI 64-8.

  • Advanced Loop Verifica delle protezioni magnetoter- miche, fusibili e dimensionamento dei cavi.

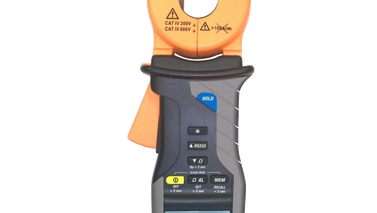

  • Resistenza di Terra con metodo voltamperometrico a 2 o 3 punti nei sistemi TT, TN e IT, misura di resistenza globale di terra e con pinza amperometrica T2100 (opzionale). Resistività del terreno.

  • Misura dei parametri elettrici in installazioni Monofase (V,A, W, VAR, VA, PF)

  • Prova Differenziali tipo A, AC, B fino a 1A, anche con toroide separato con corrente di prova fino 10A (con accessorio opzionale RCDX10).

  • Misura della resistenza di isolamento.

  • Misura di continuità dei conduttori di protezione.

  • Verifica senso ciclico delle fasi (SEQ) e correnti disperse.

  • Misura dei parametri ambientali tramite sonde esterne.

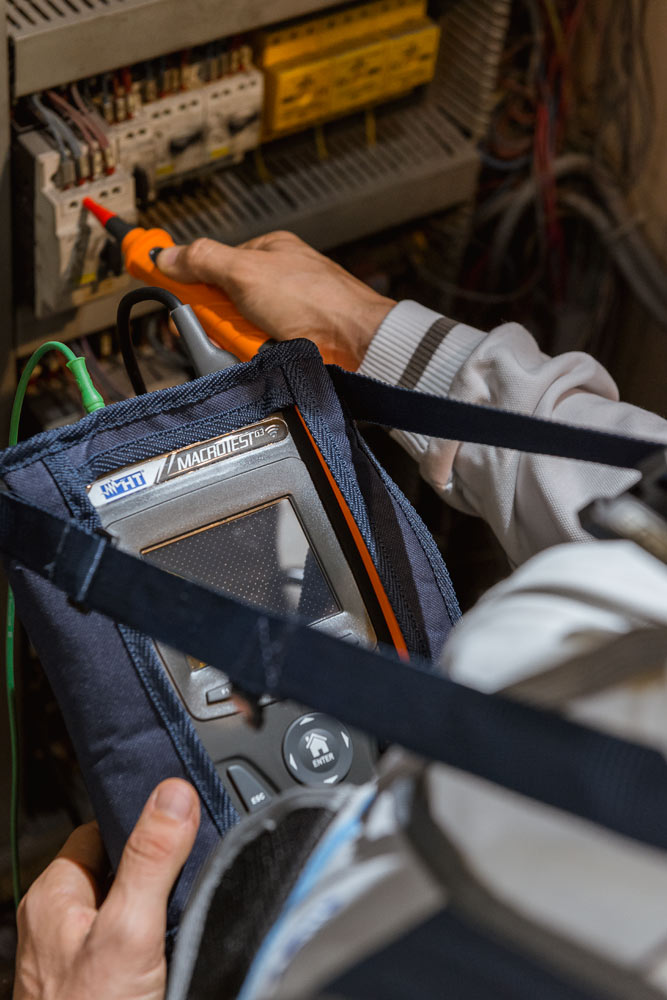

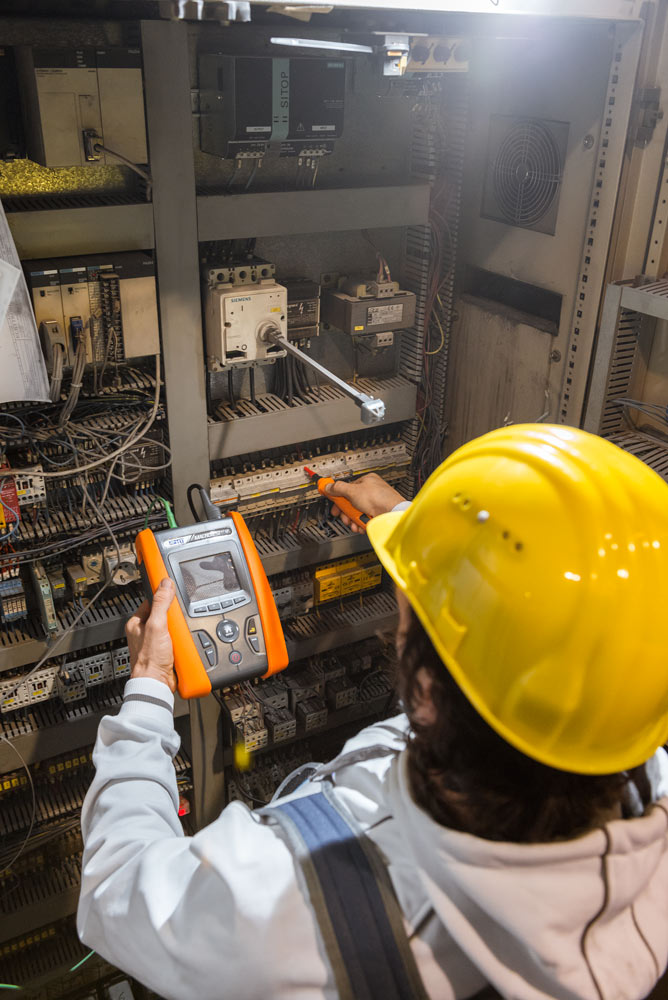

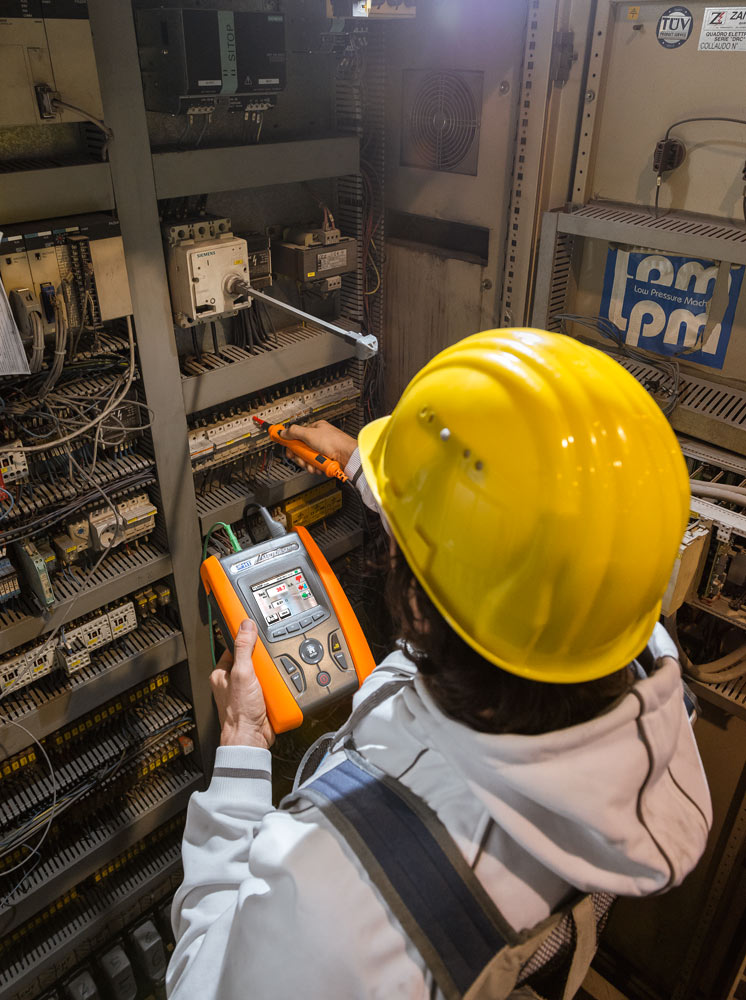

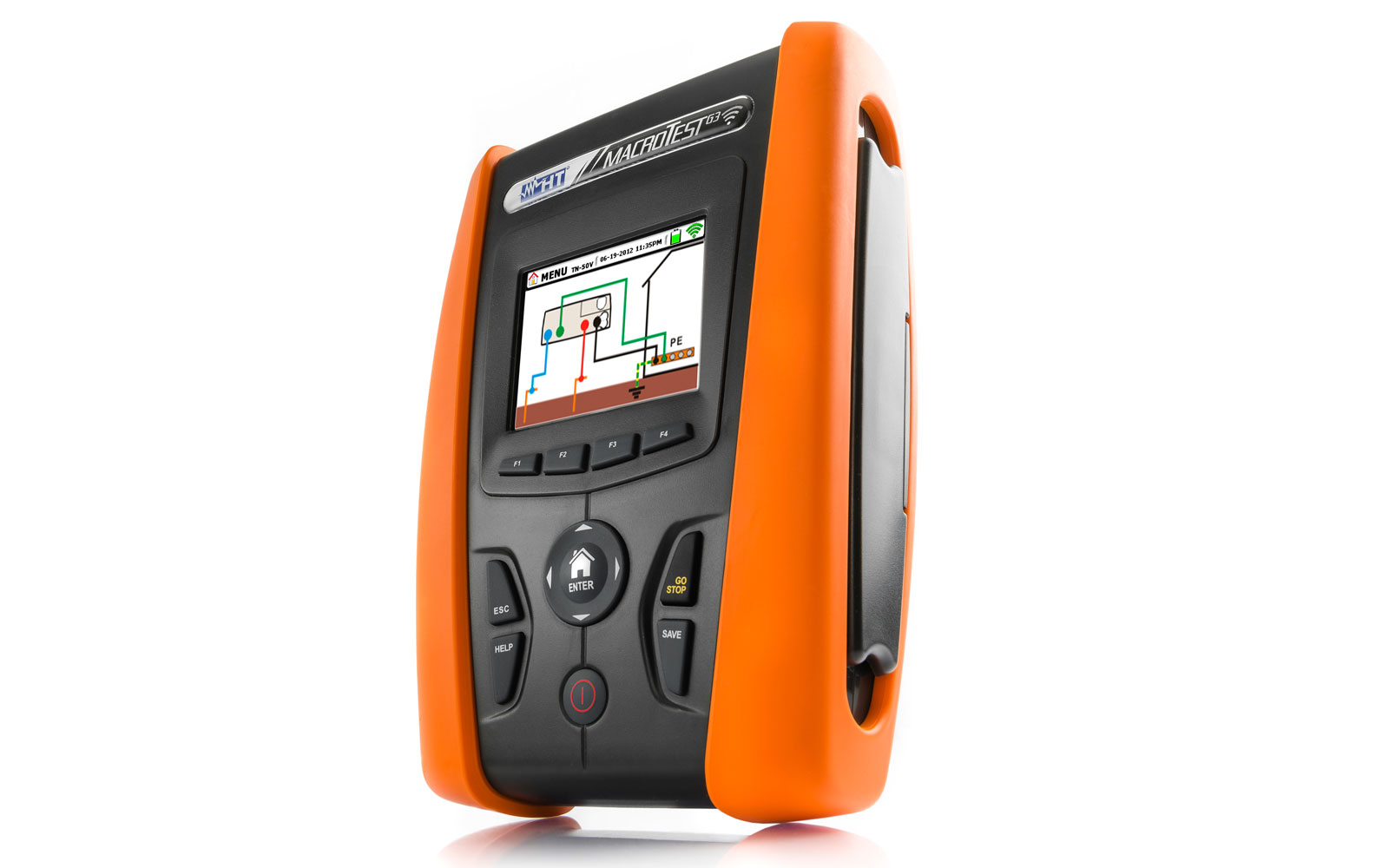

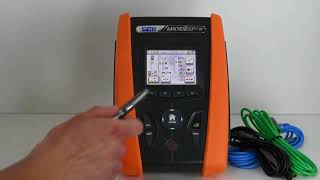

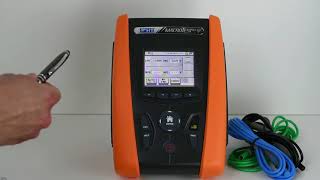

MacrotestG3 è uno strumento rivoluzionario. Il display a colori TFT con touch-screen capacitivo permette un utilizzo dell’apparecchio in ma- niera del tutto nuova. MacrotestG3 propone a display tutte le variabili possibili per la realizzazione di una perfetta misura; compito dell’operatore sarà quello di “toccare” ciò che desidera realmente misurare: a tutto il resto ci pensa il microprocessore del Macrotest G3!
Lo strumento risponde a tutte le esigenze normative in termini di sicurezza degli impianti elettrici: prova differenziali di tipo A, di tipo AC anche fino a 1000 mA e di tipo B; prove di isolamento, continuità, resistenza di terra (questa anche con l’ausilio della pinza opzionale T2100).
Con l’opportuna programmazione guidata dal sistema touch-screen può effettuare test relativi alle verifiche sul potere di interruzione, correnti di intervento, I2t relativi a magnetotermici (MCB) con curve B, C, D, K e fusibili tipo gG e aM!
Possibilità di utilizzo di sonde esterne per misure di parametri ambientali come temperatura/ umidità in aria, illuminamento (Lux) oltre a misure di correnti di dispersione, cosphi, potenza e armoniche e misure di Impedenza di Loop/Linea e calcolo della corrente di cortocircuito presunta con risoluzione elevata (0.1mOhm) nei sistemi TN con uso dell’accessorio opzionale IMP57.
Avanzatissima gestione delle misure con indicazione, a fine di ogni prova riguardante la sicurezza, del rispetto o meno delle richieste normative con semplice simbologia di OK o NOT OK.

Funzioni
TRMS
Isolamento con tensione 50, 100, 250, 500, 1000VDC
Continuità conduttori di protezione con 200mA
Tempo e corrente di intervento RCD tipo B, A, AC Standard, Selettivi e Ritardati fino a 1A

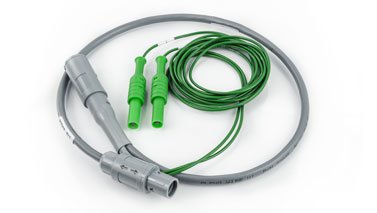

Tempo e corrente di intervento RCD a toroide separato tipo B, A, AC Standard, Selettivi e Ritardati fino a 10A Con accessorio opzionale RCDX10
Resistenza Globale di Terra senza intervento del differenziale
Resistenza di terra con metodo voltamperometrico
Resistenza dei singoli dispersori di terra con pinza Con accessorio opzionale pinza T2100
Resistività del terreno con metodo a 4 fili
Loop/Impedenza di Linea, Fase-Fase, Fase-Neutro, Fase-PE
Loop/Impedenza di Linea, Fase-Fase, Fase-Neutro, Fase-PE Con accessorio opzionale IMP57
Misura di caduta di tensione percentuale sulla linea
Tensione di contatto
Senso ciclico delle fasi
Corrente di dispersione con pinza amperometrica opzionale
Misura di Tensione, Corrente, Potenza attiva, Reattiva, Apparente (1)
Misura di Cosphi, Fattore di potenza (1)
Armoniche di tensione e corrente fino alla 49a e THD% 25ª
Categoria di protezione CAT III 240V
Misura parametri ambientali (°C,°F, %RH, Lux)
Test con puntale remoto PR400
Help on line a display
Memoria interna per salvataggio misure
Porta seriale Ottico/USB per connessione con PC

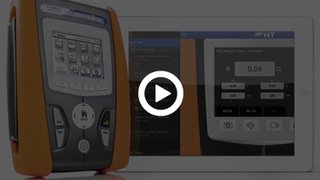

WiFi integrata e compatibilità con app HTANALYSIS

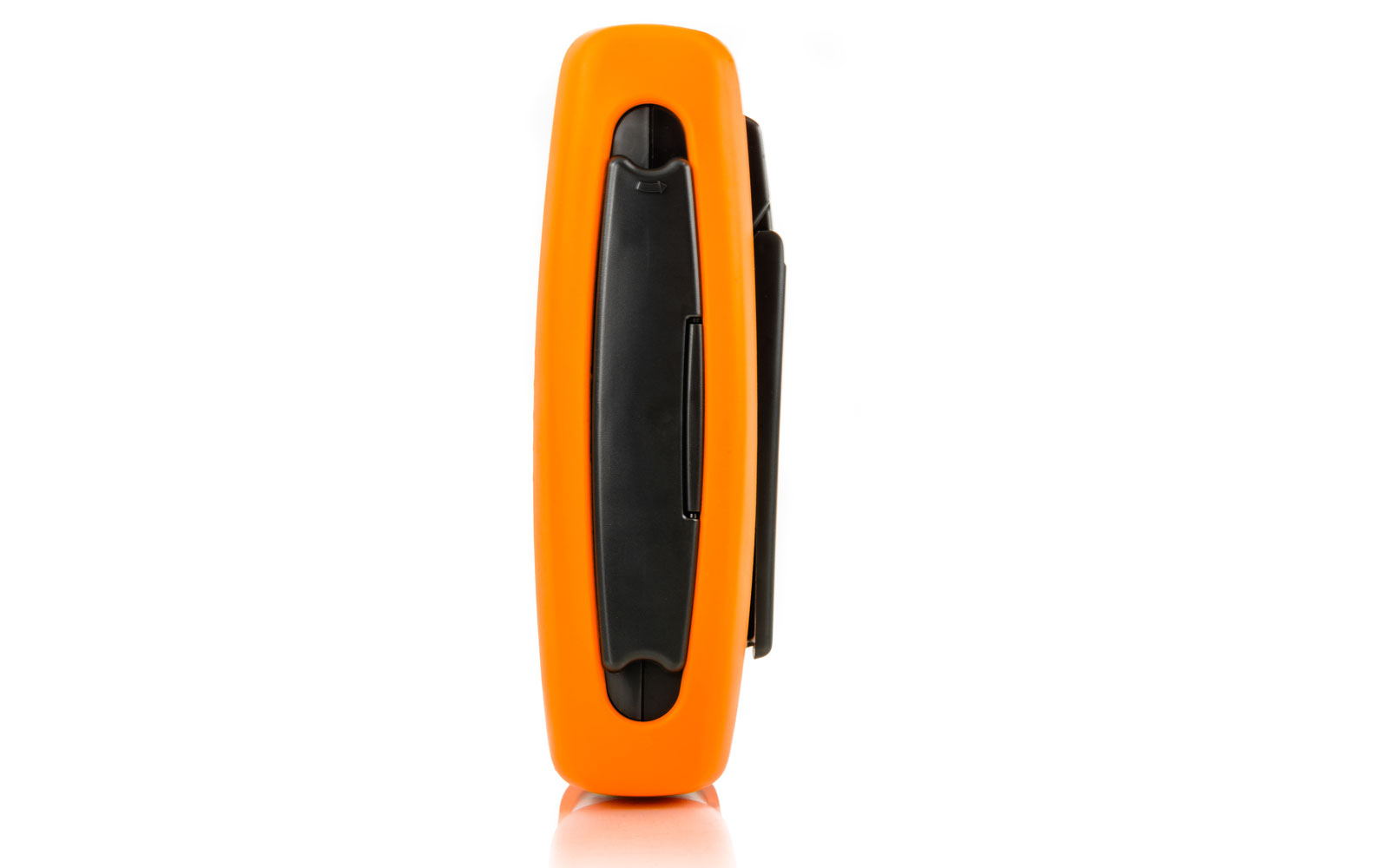

Dimensioni (LxLaxH) (mm) 222x162x57
Peso in grammi (batterie incluse) 1200
Normative
  • MARCATURA CE
  • CEI 64-8 612.6.2
  • 17th edition
  • CEI 64-8
  • CEI 64-8 612.3 .4 .5
  • CEI 64-8 612.6.1
  • CEI 64-8 612.6.3
  • Direttiva EMC 2004/108/CE
  • Direttiva LVD 2006/95/CE
  • DPR 462 del 22/10/2001
  • EN 61008
  • EN50522
  • IEC/EN 61010-1
  • IEC/EN6090-0
  • IEC/EN61557-1
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-5
  • IEC/EN61557-6
  • IEC/EN61557-7
  • VDE 0100
  • CEI 64-8 612.2
  • EMC: IEC/EN61326
  • UNE20460

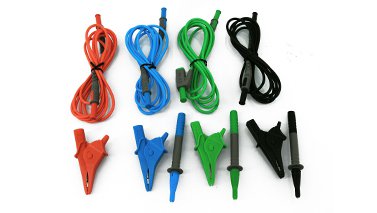

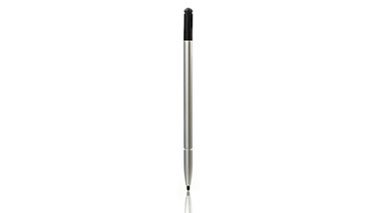

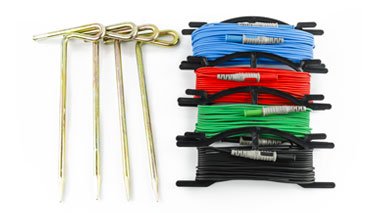

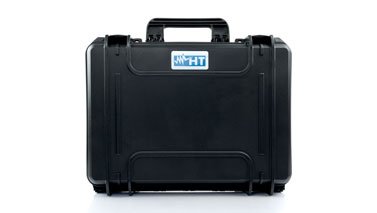

ACCESSORI IN DOTAZIONE

ACCESSORI OPZIONALI

Promozioni

Scarica la promozione relativa al prodotto e contatta il rivenditore più vicino.
