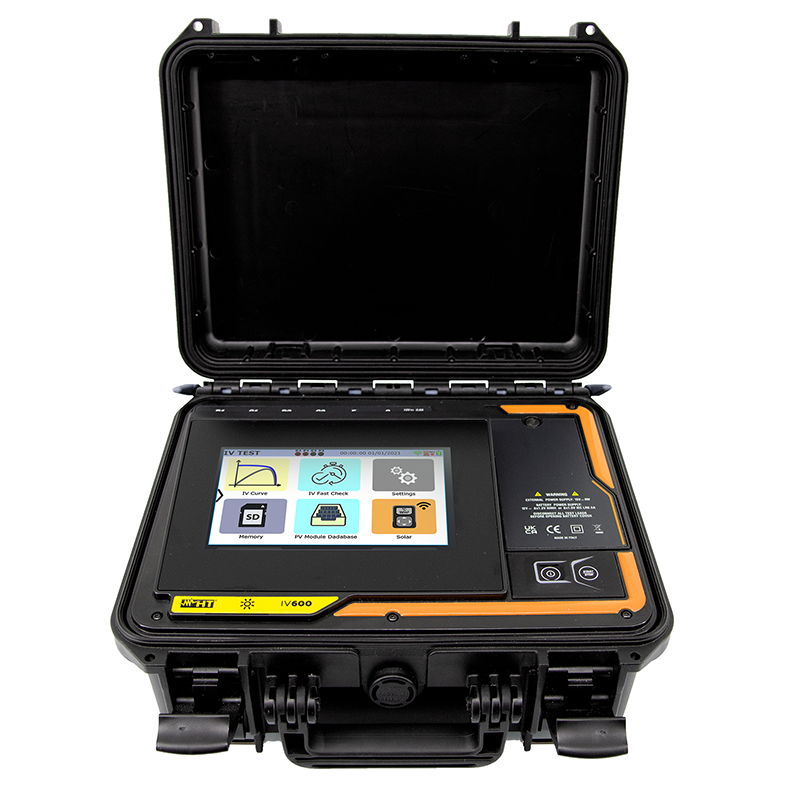

I-V600
Strumento multifunzione per la manutenzione e la risoluzione dei problemi su impianti fotovoltaici.
• Misura di Curva I-V su moduli/stringhe di impianti FV in accordo alla normativa IEC/EN60891
• Misura della Tensione a vuoto e Corrente di cortocircuito Voc/Isc fino a 1500V/40A in accordo alla normativa IEC/EN62446
• Database di oltre 30.000 moduli fotovoltaici gestibili tramite collegamento con il nuovo software HT AGORÀ (scaricabile nell' Area Download)
• Test su moduli Monofacciali e Bifacciali
• Misura e registrazione valori di Irraggiamento con unità remota SOLAR03 e collegamento Bluetooth
I-V600 consente la rilevazione sul campo della Curva I-V e dei principali parametri caratteristici sia di un singolo modulo sia di stringhe di moduli per installazioni FV fino ad un massimo di 1500V e 40A. Per la misura della Curva I-V, I-V600 gestisce un database interno dei moduli aggiornabile in qualunque momento dall’utente e il confronto fra i dati rilevati e quelli nominali consente di determinare immediatamente se la stringa o il modulo rispetta i parametri di efficienza dichiarati dal costruttore. La rilevazione della Curva I-V è realizzabile anche decentrando le misure di irraggiamento e temperatura con uso dell’unità remota SOLAR03 sfruttando il collegamento Bluetooth con l’unità Master. Anche per I-V600 la visualizzazione sul display a fine prova della Curva IV è una chiarissima indicazione circa la conformità o meno alle specifiche dichiarate dal costruttore dei pannelli.
| Rilevazione della curva I-V su moduli e stringhe FV | 1500V/40A |
| Tensione a vuoto Voc su moduli e stringhe FV | 1500V |
| Corrente di corto circuito Isc su moduli e stringhe FV | 40A |
| Test rapido IVCK per misura Voc e Isc su moduli e stringhe FV | 1500V/40A |
| Utilizzo unità remota SOLAR-03 con collegamento Bluetooth | |
| Misura irraggiamento diretto frontale con cella solare di riferimento | con unità remota SOLAR03 (accessorio di serie) |
| Misura dell'albedo (irraggiamento poseriore) con due celle solari di riferimento | con unità remota SOLAR03 (accessorio di serie) |
| Misura di temperatura cella e ambiente | con unità remota SOLAR03 (accessorio di serie) |
| Alimentazione tramite batterie AA alcaline o ricaricabili | |
| Alimentatore/caricabatterie a rete | |
| Alimentazione da pannelli fotovoltaici | tramite gli ingressi di misura |
| Categoria di misura | CAT III 1500VDC, max 1500VDC tra gli ingressi |
| Database personalizzabile dei moduli FV | > 40000 memoria interna |
| Capacità di misura | 6,5 MWh /ora (@ Voc=1500V, Isc=40A), NESSUN raffreddamento richiesto, indipendentemente dalla temperatura ambientale |
| Display LCD retroilluminato a colori con touchscreen | |
| Rotazione del display per utilizzare lo strumento sottosopra | |
| Menu ad icone intuitivo | |
| Spazio memoria interna | 9999 curve I-V |
| Memoria esterna | microSD |
| Interfaccia PC con software per Windows e Mac | |
| WiFi integrata per connettersi a smartphones e tablets | |
| Autospegnimento | |
| Help on line a display | |
| Dimensioni (LxLaxH) (mm) | 335 x 289 x 155 |
| Peso in kg (batterie incluse) | 6 |

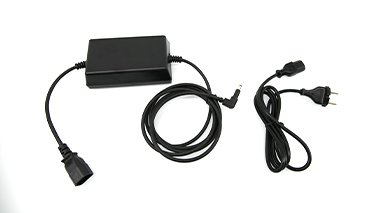

Alimentatore esterno caricabatteria con cavo shuko

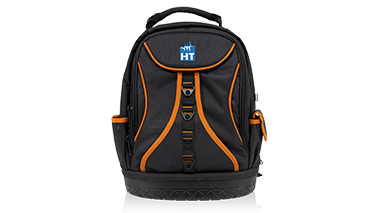

Zaino da lavoro HT,con marchio ricamato, con 15 scompartimenti interni porta utensili e portatile e fondo rinforzato in plastica.

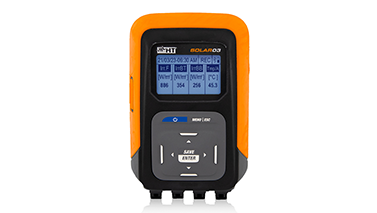

SOLAR03
UNITA’ REMOTA PER MISURA DI IRRAGGIAMENTO, TEMPERATURA ED INCLINAZIONE MODULI FV
Sonda PT1000 per misura temperatura celle
Campo misura: 5 ÷ 1400W/m2
Incertezza base: ±3.0%lettura
Tipologia cella: Monocristallina
Campo visivo: >160°
Grado di protezione: IP65 in accordo a IEC/EN60529
Connettore di uscita: custom HT 5 poli
Lunghezza cavo collegamento: circa 2m
Dimensioni (LxLaxH): 111x85x28mm
Peso: 240g
Riconoscimento automatico del valore di calibrazione della cella

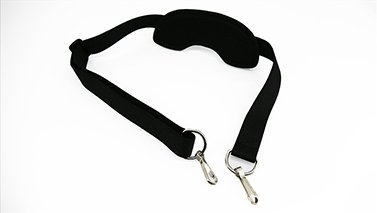

Cinghia a tracolla per valigia PRO.

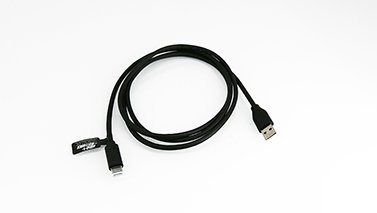

Cavo di collegamento UsbA-UsbC 1.5mt

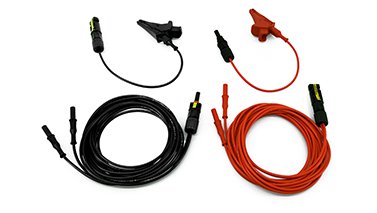

Kit 2 cavi MC4-doppia bna RRNN 3mt+2 adatt.cocco-M 1500V CATIII
Campo misura: 5 ÷ 1400W/m2
Incertezza base: ±3.0%lettura
Tipologia cella: Monocristallina
Campo visivo: >160°
Grado di protezione: IP65 in accordo a IEC/EN60529
Connettore di uscita: custom HT 5 poli
Lunghezza cavo collegamento: circa 2m
Dimensioni (LxLaxH): 111x85x28mm
Peso: 240g
Riconoscimento automatico del valore di calibrazione della cella

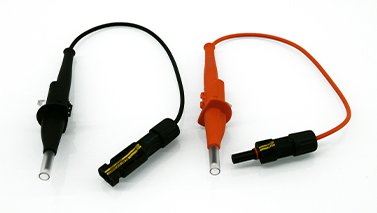

Kit di 2 cavi RN puntale-MC4 25cm fino a 1500V

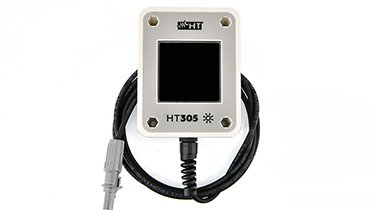

KIT DI 2 X HT305, CELLE DI RIFERIMENTO PER MISURA IRRAGGIAMENTO
