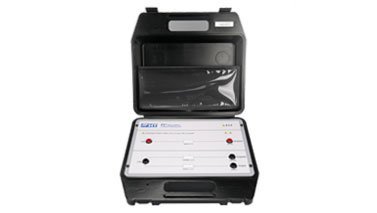

FULLTEST3 | Quadri bassa tensione

FULLTEST3

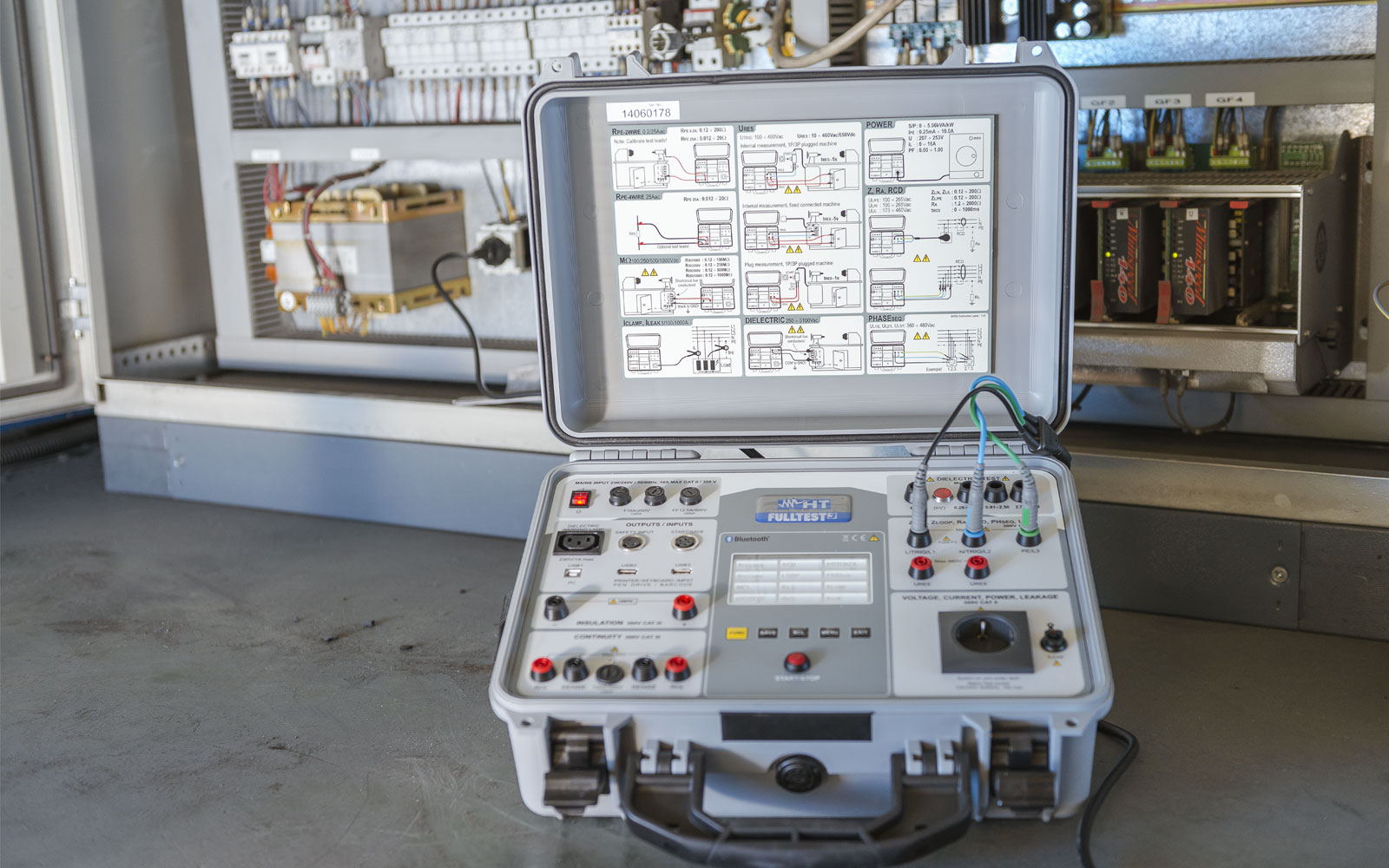

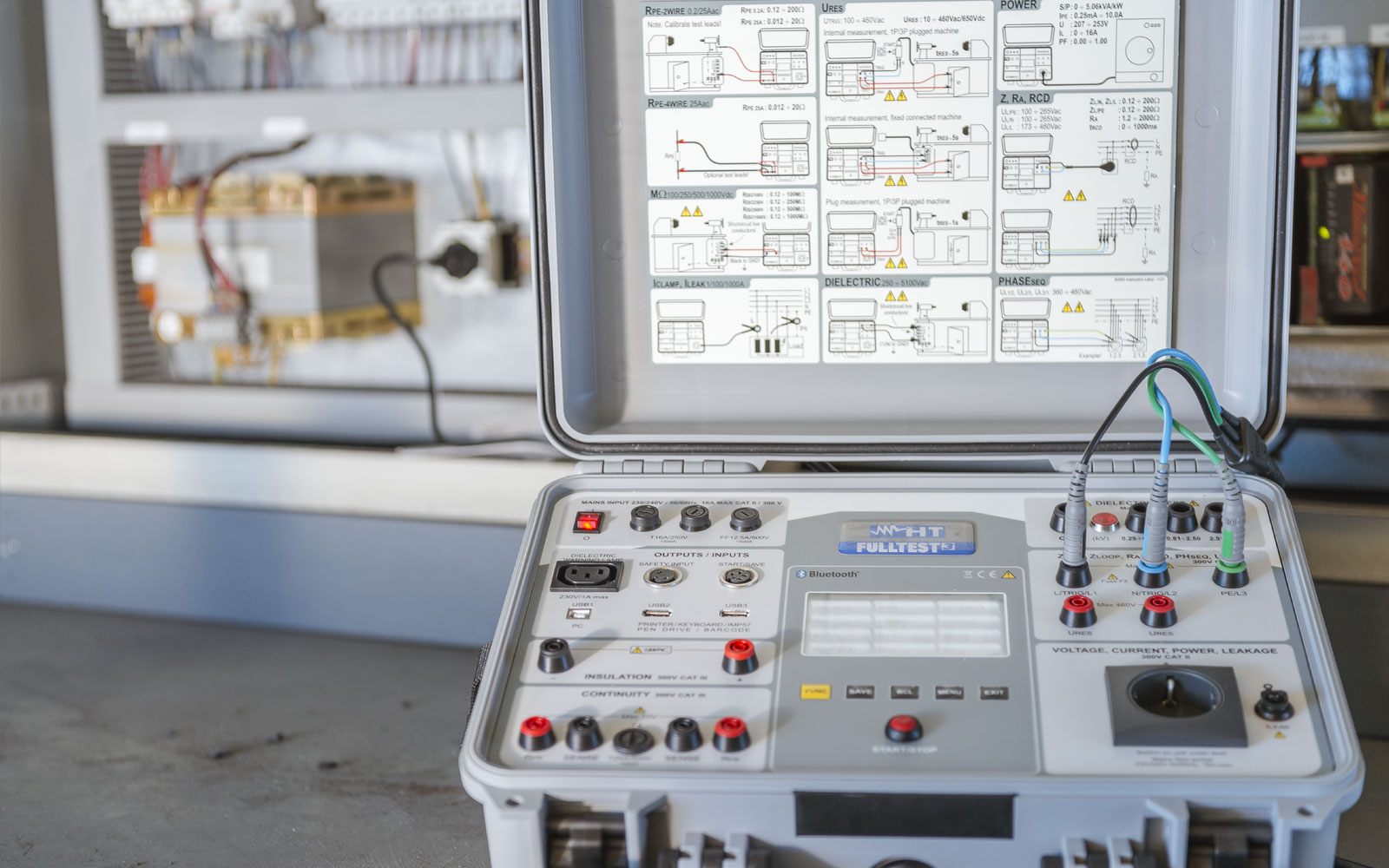

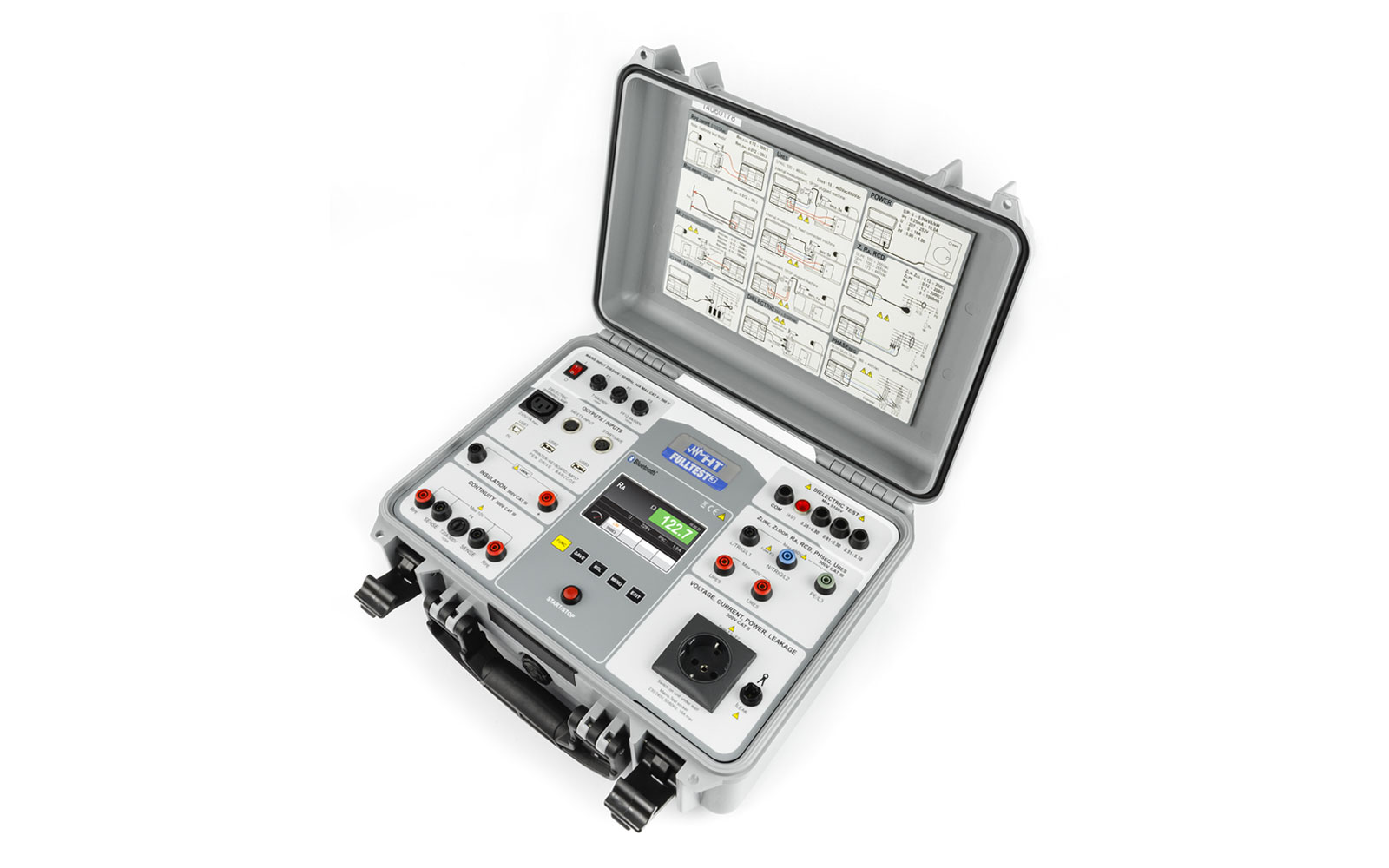

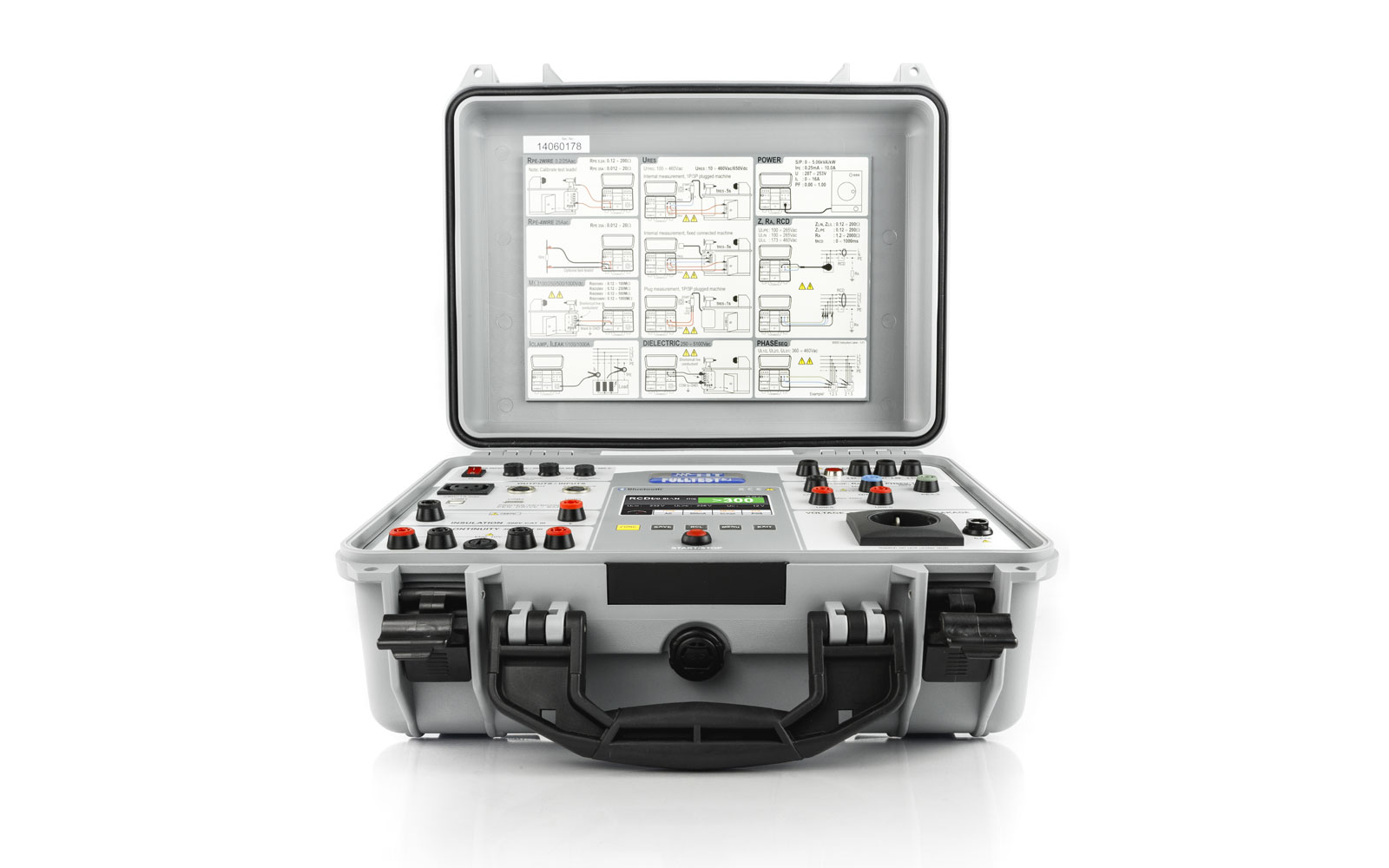

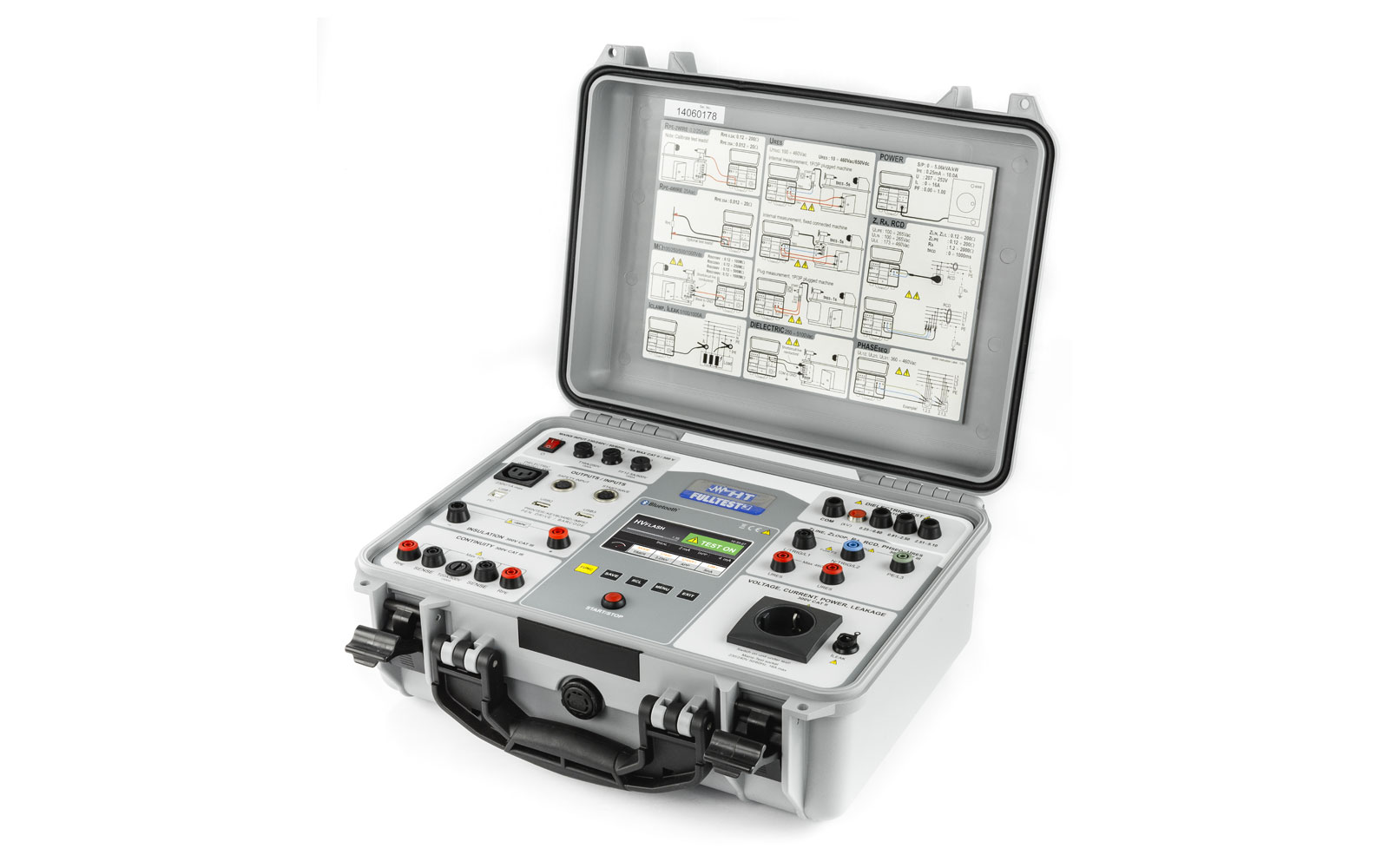

Strumento multifunzione per verifiche di sicurezza su macchine e quadri elettrici

Strumento multifunzione per verifiche di sicurezza su macchine e quadri elettrici in accordo a IEC/EN60204-1 e IEC/EN61439-1-2

  • Verifica della rigidità elettrica con tensione di prova fino a 5100V in accordo a quanto previsto dalla nuova norma IEC/EN61439-1-2

  • Verifica protezione contro i contatti indiretti in accordo a quanto prescritto dalla IEC/EN 60204-1

  • Continuità conduttori di protezione (corrente di prova 200mA .. 25A)

  • Verifica intervento interruttori differenziali (RCD AC, A, B) fino ad 1A

  • Misura della Resistenza globale di Terra

  • Verifica coordinamento protezioni magnetotermiche (MCB curve B, C, D, K) e fusibili (gG, aM)

  • Resistenza di Isolamento con tensione di prova fino a 1000V

  • Verifica Tensione residua su elementi capacitivi

  • Misura della corrente di dispersione nella presa e tramite pinza (HT96U, opzionale)

  • Test funzionale tramite presa (potenza, corrente)

  • Senso ciclico delle fasi.

HT propone uno strumento all’avanguardia per affrontare tutte le misure legate all’entrata in vigore delle nuove normative riguardanti prove su quadri e macchine elettriche IEC/EN60204-1 e IEC/EN61439-1-2.

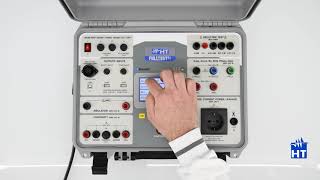

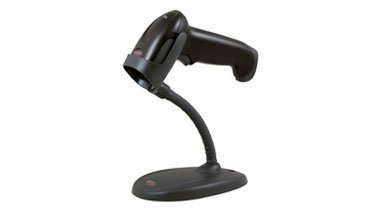

Oltre alle misure di continuità dei conduttori di protezione, isolamento e rigidità dielettrica FULLTEST3 è in grado di svolgere test su differenziali (RCD) di tipo A, AC e B Generali, Selettivi e Ritardati, misure di Impedenza di Linea/Loop anche con elevata risoluzione 0.1mΩ (con accessorio opzionale IMP57), resistenza globale di terra senza intervento RCD e corrente di dispersione con trasduttore a pinza. Sono inoltre previsti test sui poteri di interruzione, intervento delle protezioni, test I2t relativi a interruttori magnetotermici in curva B, C, D, K e fusibili tipo gG e aM. Lo strumento è dotato inoltre di un display a colori “touch-screen” e 3 porte USB per collegamento a PC, a pen drive USB, a stampanti USB ed eventuali lettori di codici a barre.

Funzioni
Continuità circuito di protezione con 200mA
Continuità circuito di protezione con I>10A, V<12V
Continuità circuito di protezione con I>25A, V<12V
Isolamento con tensioni di prova 100, 250, 500, 1000VDC
Rigidità dielettrica con tensione programmabile da 250V a 5100VAC
Tempo di scarica/tensione residua su spine e circuiti interni
Corrente assorbita/dispersa e potenza sulla spina delle macchine
Tempo/corrente di intervento su RCD tipo A, AC, B Generali e Selettivi fino a 1000mA
Tensione di contatto
Impedenza Linea/Loop e calcolo Ipsc
Impedenza Linea/Loop ad alta risoluzione (con accessorio opzionale IMP57)
Resistenza globale di terra senza intervento RCD
Corrente di dispersione (con accessorio opzionale HT96U)
Senso ciclico delle fasi
Timer e soglie limite impostabili tramite rampe programmabili
Interfaccia USB Collegamento ad accessori opzionali
Interfaccia PC con software per Windows in dotazione
Normative
  • CEI 64-8
  • CEI 64-8/7
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • EN50106
  • IEC/EN60204-1
  • IEC/EN60598-1
  • IEC/EN61010-1
  • IEC/EN61187
  • IEC/EN61335-1
  • IEC/EN61439-1
  • IEC/EN61439-2
  • IEC/EN61557-1
  • IEC/EN61557-13
  • IEC/EN61557-14
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-6
  • IEC/EN61557-7
  • LVD 2014/35/EU
  • MARCATURA CE
  • UNE20460

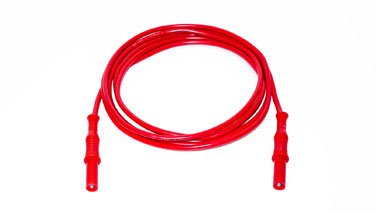

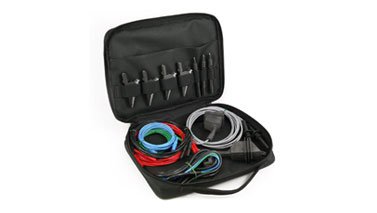

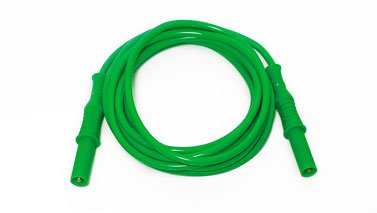

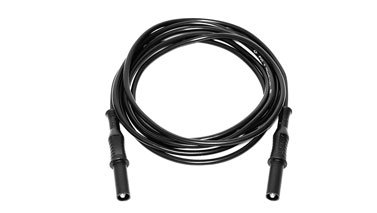

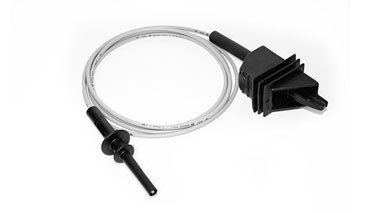

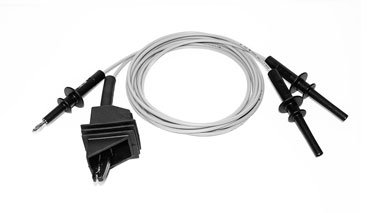

ACCESSORI IN DOTAZIONE
