ECLIPSE, Pinze amperometriche, AC/DC

ECLIPSE

Pinza amperometrica AC/DC TRMS 1000A con termocamera integrata

ECLIPSE unisce per la prima volta le caratteristiche di una pinza amperometrica professionale a quelle di una termocamera. Essa è progettata per la misura di Corrente AC/DC fino a 1000A, Tensione DC fino a 1500V e Tensione AC fino a 1000V in TRMS nel raggiungimento della CAT IV 600V e CAT III 1000V in accordo allo standard di sicurezza IEC/EN61010-1. La pinza è provvista di un display a 6000 punti di misura con backlight e bargraph in modo da eseguire semplici letture anche in ambienti scarsamente illuminati. ECLIPSE esegue anche misure di Resistenza, Frequenza, Capacità e Temperatura con sonda K e temperatura a infrarossi con termocamera integrata. Il collegamento Bluetooth permette il trasferimento degli snapshots salvati utilizzando l'APP dedicata HTMercury.



PINZA AMPEROMETRICA

  • Misure TRMS

  • Corrente AC/DC fino a 1000A con toroide

  • Corrente AC/DC/AC+DC con trasduttore a pinza esterno

  • Corrente di spunto (INRUSH)

  • Tensione AC fino a 1000V, DC 1500V, AC+DC

  • Tensione AC, AC+DC con bassa impedenza (LoZ)

  • Funzione Data Logger con grafico

  • Resistenza

  • Test Continuità

  • Frequenza e Duty Cycle

  • Capacità

  • Temperatura con sonda tipo K

  • Prova diodi

  • Sensore NCV per rilevazione tensione AC senza contatto

  • Data HOLD

  • MAX/MIN/PEAK

  • Funzione REL

TERMOCAMERA

  • Termocamera integrata 80x80 pxl

  • Misura temperatura a infrarossi

  • Puntatore Laser

  • Illuminatore a luce LED bianca

  • Bluetooth per collegamento a dispositivi mobili

  • App HTMercury dedicata

Funzioni
TRMS
Campo di misura corrente 1000A
Corrente AC/DC AC+DC
Tensione AC/DC 1000VAC/1500VDC
Corrente di dispersione Pinza esterna
Frequenza
Resistenza e test continuità con cicalino
Capacità
Prova Diodi
Ciclo di lavoro (Duty Cycle %)
Temperatura con sonda tipo K
Corrente AC/DC con trasduttore a pinza esterna
Tensione AC con bassa impedenza (LoZ)
Misura corrente di spunto (INRUSH)
Categoria di misura CAT IV 600V CAT III 1000V
Diametro massimo pinzabile 40mm
Punti di misura 6000
Retroilluminazione
Bargraph
Autorange
Autospegnimento
Rilevazione tensione AC senza contatto
Funzione Data HOLD
Funzione MIN/MAX
Funzione PEAK
Misura Relativa
termocamera
Display a colori
Datalogger e grafico
Memoria interna per salvataggio dati
Interfaccia PC / Smartphone o Tablet Bluetooth

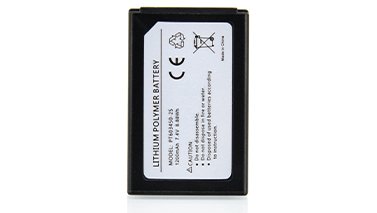

Alimentazione Batteria Li-ION
Dimensioni (LxLaxH) (mm) 280x100x50
Peso in grammi (batterie incluse) 505
Risoluzione sensore IR 80x80
Range di temperatura 20 + 260°C / -4 + 500°F
Sensibilità termica
NETD <100mK
Campo spettrale 8 + 14µm
IFOV (@1m) 4.53mrad
Tipo sensore IR UFPA
Frequenza 50Hz
Campo visivo (FOV) 21° X 21°
Larghezza focale lente standard 7,5mm
Messa a fuoco ottica IR Fissa
3 cursori: Centrale, Min, Max
Tavolozze colori 5
Letture in °C, °F, °K
Puntatore laser Classe 2
Illumintatore integrato a luce bianca
Span manuale ed automatico Automatico
Formato standard immagini salvate JPEG BMP

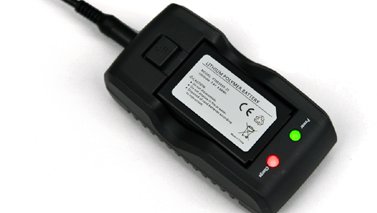

Sistema di ricarica Base di ricarica esterna
Autonomia 8 ore
Alimentatore esterno in dotazione 100/240VAC (50/60Hz)/ 12VDC
Temperatura di lavoro 5°C + 40°C
Umidità di lavoro <80%RH
Temp. conservazione -20°C + 60°C
Umidità conservazione <80%RH
Protezione meccanica IP40
Normative
  • IEC/EN61010-1

ACCESSORI IN DOTAZIONE

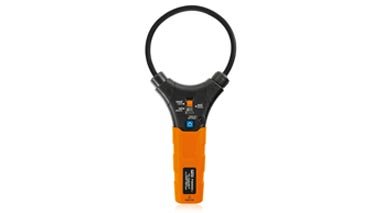

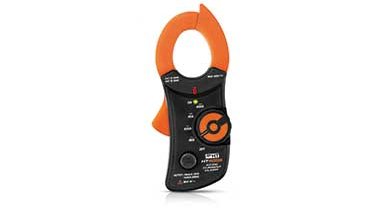

ACCESSORI OPZIONALI
